1. TỔNG QUAN HỆ THỐNG PHƯƠNG TIỆN

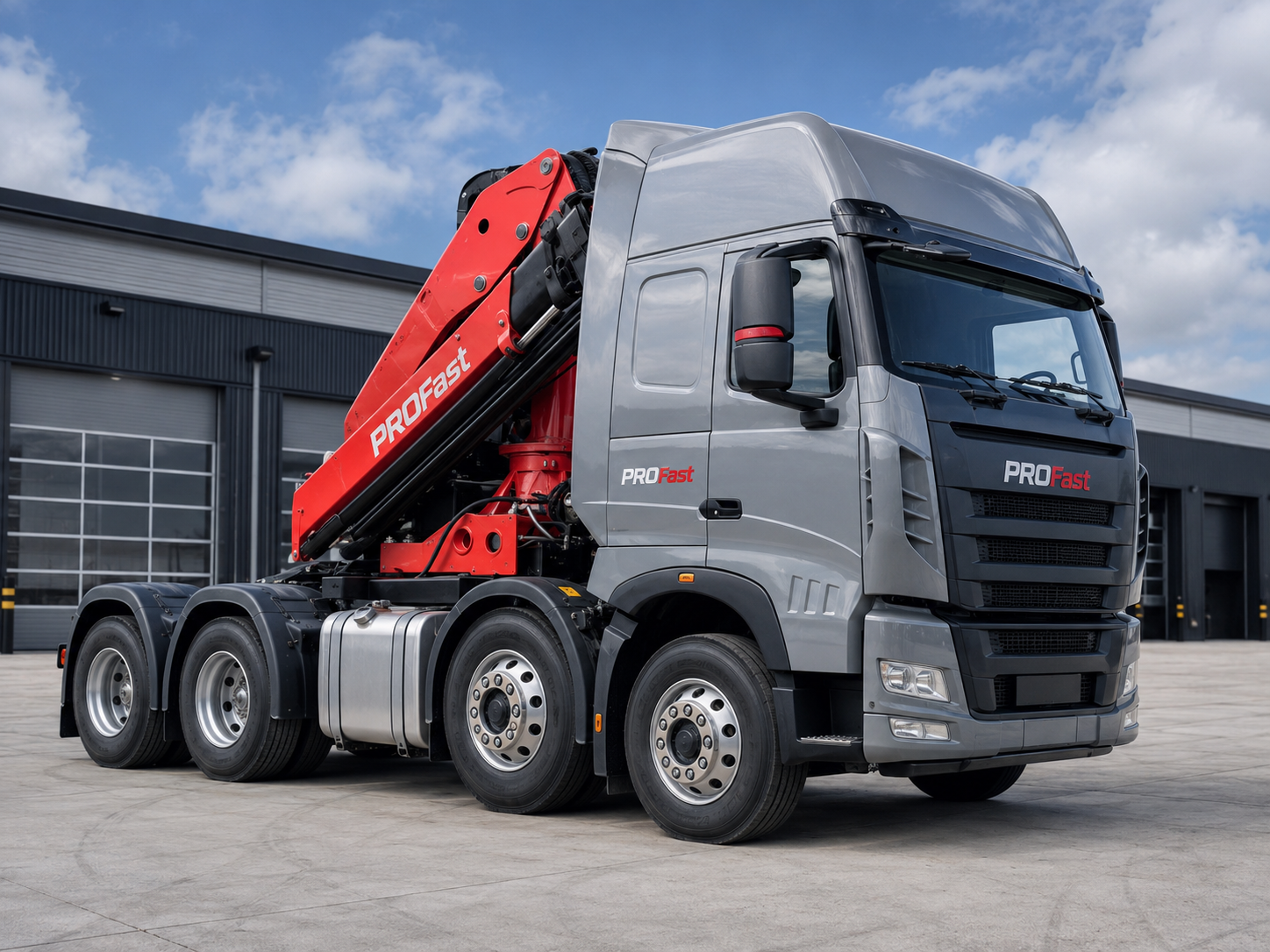

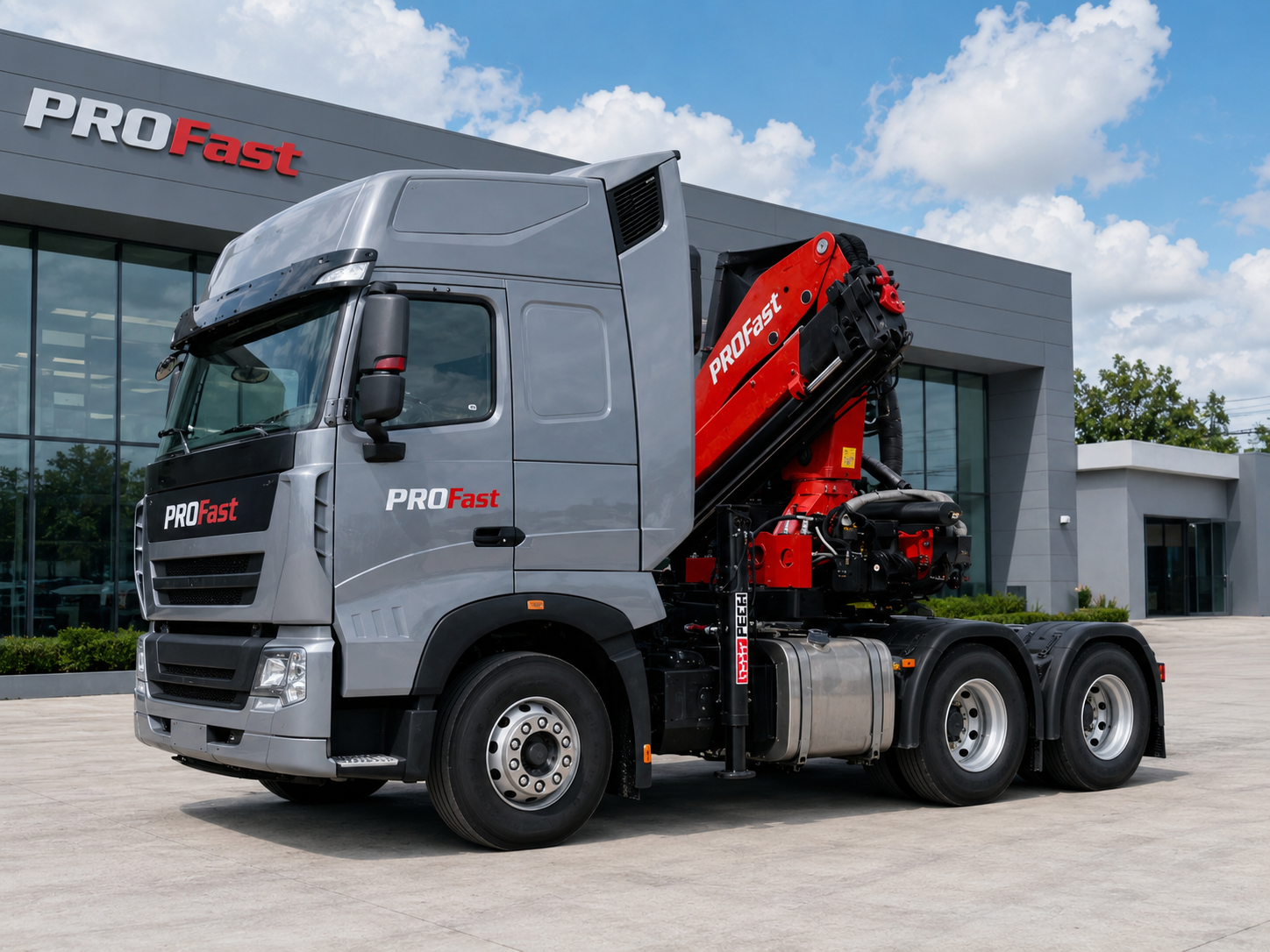

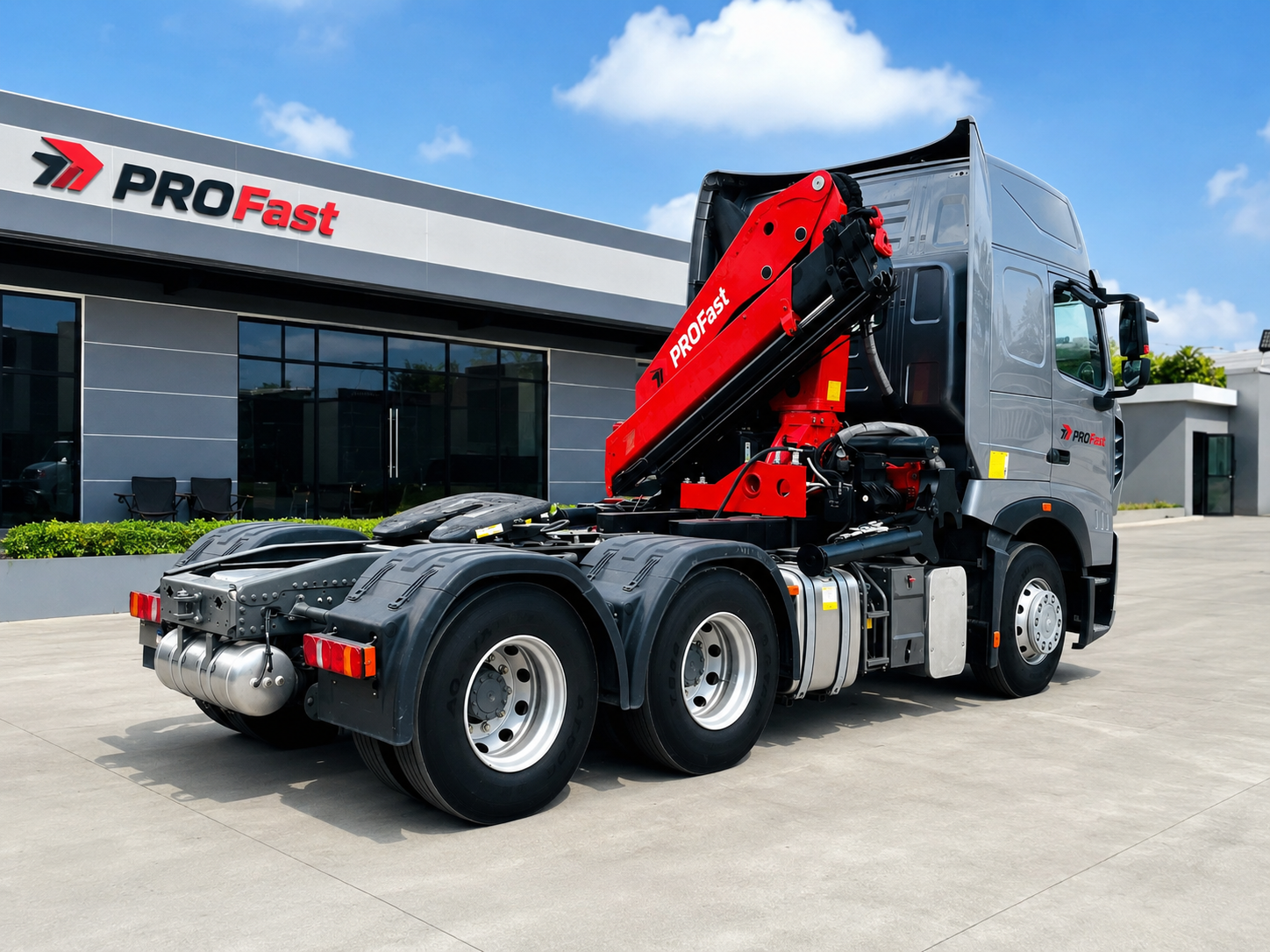

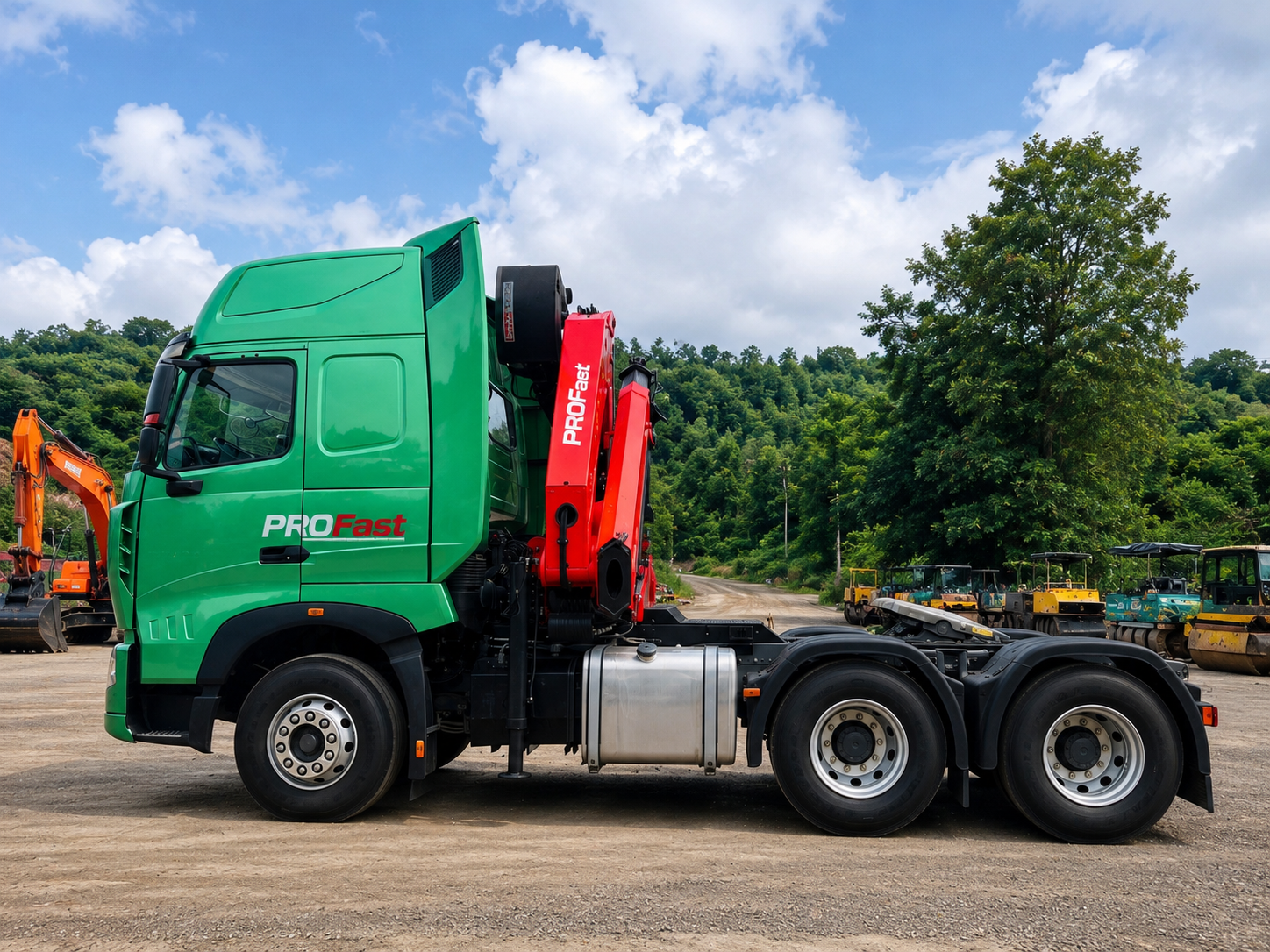

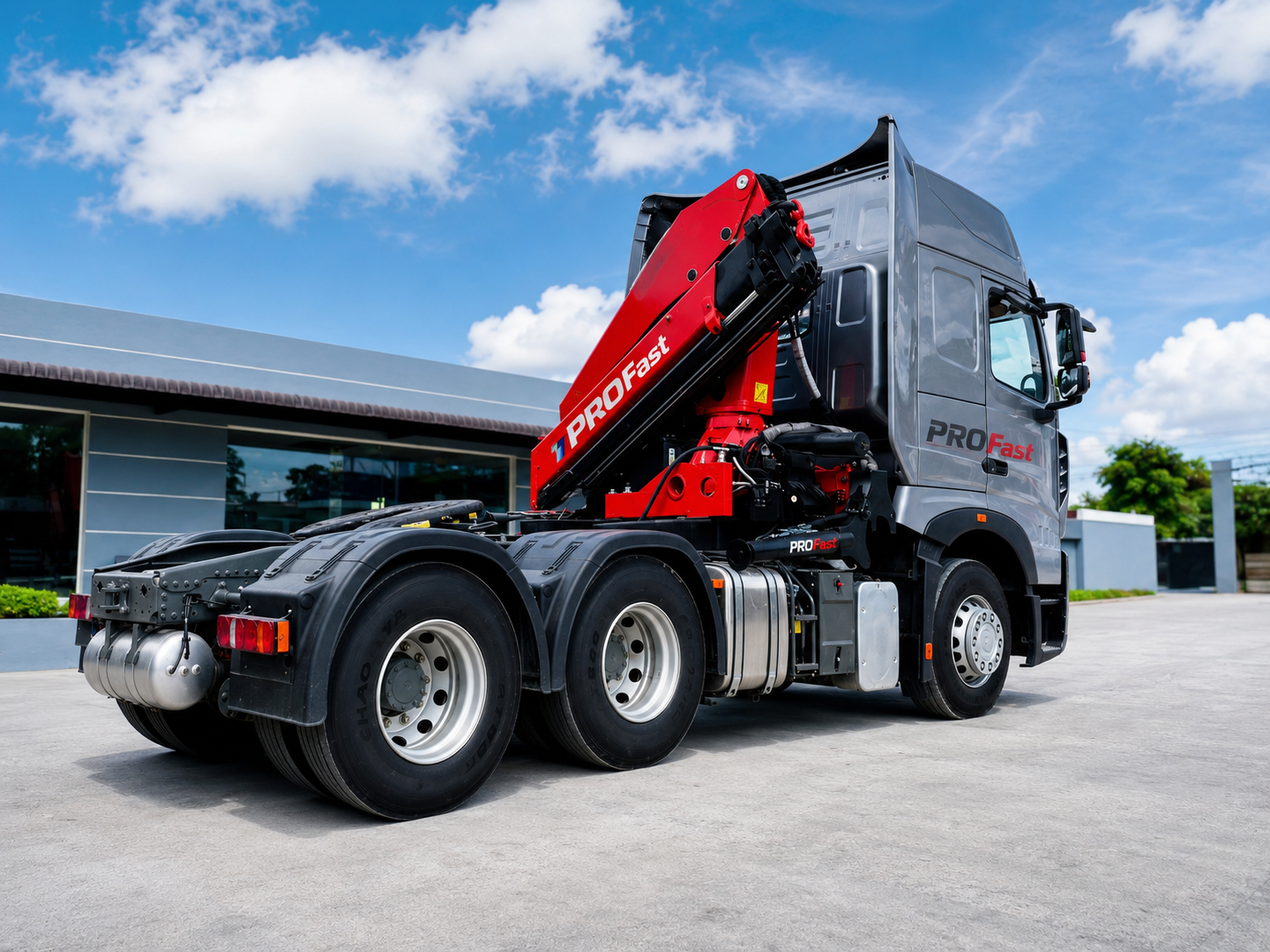

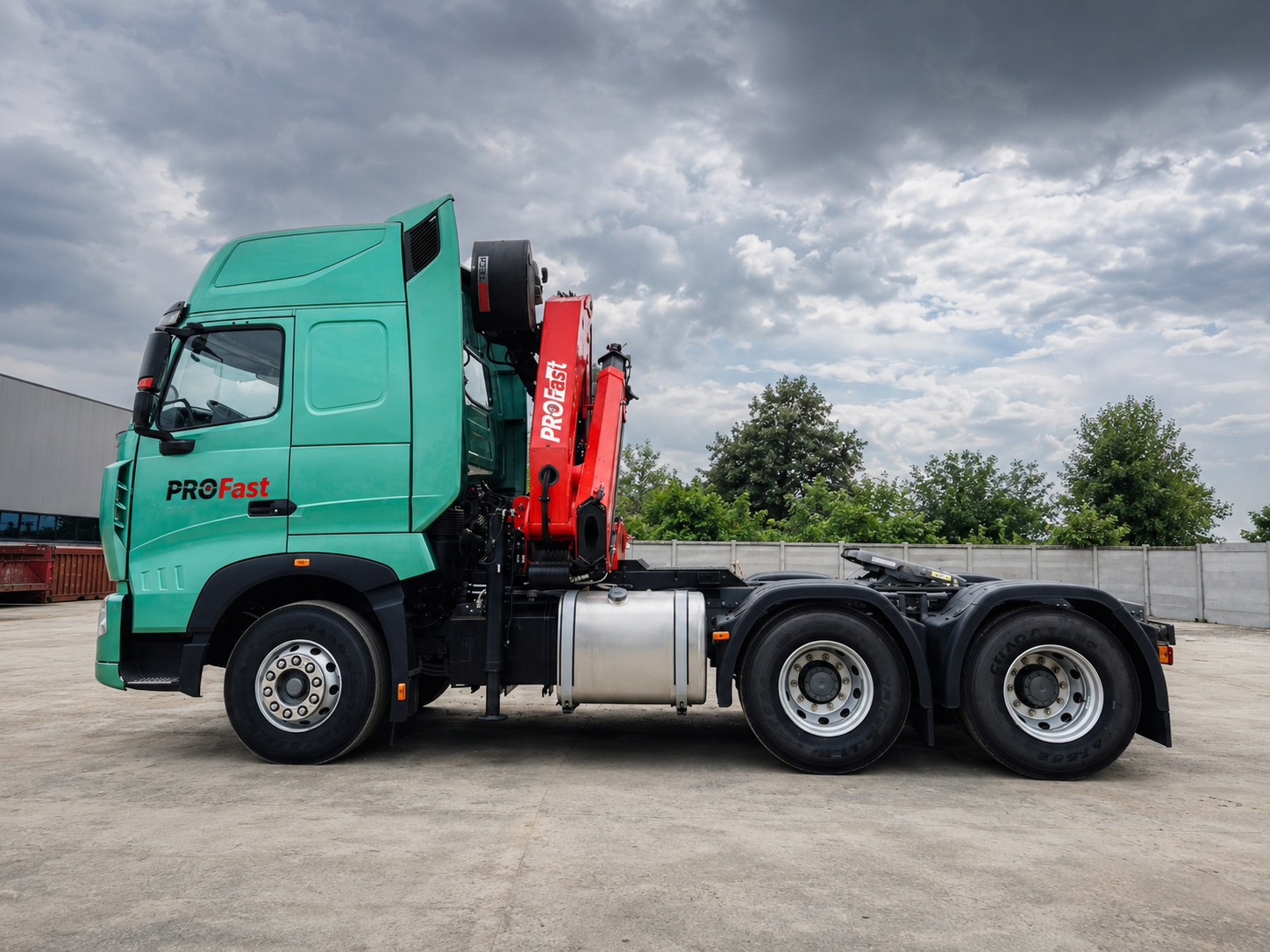

Hệ thống xe đầu kéo HOWO gắn cẩu PALFINGER PK18500-C 8 tấn là một cỗ máy phức tạp, đòi hỏi sự đồng bộ tuyệt đối giữa nền tảng xe cơ sở và thiết bị nâng hạ. Khác với các dòng xe tải thùng gắn cẩu thông thường, xe đầu kéo gắn cẩu phải đối mặt với một bài toán kỹ thuật cực kỳ hóc búa: vừa phải đảm bảo sức kéo khổng lồ để kéo theo sơ-mi rơ-moóc với tải trọng lên đến hàng chục tấn phía sau, vừa phải cõng trên lưng một hệ thống cẩu thủy lực nặng nề mà không làm phá vỡ cấu trúc cân bằng động lực học của toàn bộ tổ hợp phương tiện. Để giải quyết bài toán này, các kỹ sư đã phải tính toán lại toàn bộ thông số về chiều dài cơ sở, trọng tâm xe, và đặc biệt là phân bố tải trọng lên các cụm trục trước và sau.

Hệ thống cẩu PALFINGER PK18500-C được tích hợp trên nền xe HOWO không chỉ đơn thuần là việc lắp ráp cơ khí, mà là sự đồng bộ hóa hoàn toàn về hệ thống thủy lực, hệ thống điện và hệ thống phanh an toàn. Điểm nhấn đặc biệt của hệ thống này là cơ cấu 'Ghế điều khiển trên cao'. Trạm điều khiển này được thiết kế và tính toán chi tiết để người vận hành có thể ngồi an toàn trên bệ cẩu, quan sát toàn cảnh 360 độ khu vực làm việc. Việc đưa trạm điều khiển lên cao yêu cầu thay đổi hoàn toàn hệ thống van điều khiển thủy lực và đường ống dẫn dầu so với loại điều khiển dưới đất thông thường, đòi hỏi các van tỷ lệ phải có độ chính xác cực cao, độ trễ gần như bằng không.

Tổng thể phương tiện sau khi hoàn thiện không chỉ đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất của nhà sản xuất HOWO (Trung Quốc) và PALFINGER (Áo) mà còn tuân thủ hoàn toàn các quy chuẩn kỹ thuật quốc gia về an toàn giao thông đường bộ và bảo vệ môi trường, đảm bảo đủ điều kiện cấp giấy chứng nhận kiểm định an toàn kỹ thuật và bảo vệ môi trường xe cơ giới cải tạo.

2. CHI TIẾT THÔNG SỐ XE CƠ SỞ (HOWO TRACTOR HEAD)

Nền tảng của toàn bộ hệ thống là chiếc xe đầu kéo HOWO danh tiếng. Dòng xe này được thiết kế để hoạt động trong những điều kiện khắc nghiệt nhất, từ đường cao tốc phẳng lì đến những cung đường đèo dốc hiểm trở hay lầy lội tại các đại công trường xây dựng. Khung gầm (chassis) của xe được chế tạo từ thép hợp kim gia cường cường độ cao, dập nguyên khối hình chữ U, độ dày lớn, đảm bảo khả năng chống uốn và chống xoắn vặn tuyệt đối khi cẩu thực hiện thao tác nâng vật nặng và vươn cần xa.

Động cơ của HOWO là loại động cơ Diesel tăng áp, 4 kỳ, 6 xi-lanh thẳng hàng, phun nhiên liệu trực tiếp điều khiển điện tử (Common Rail), làm mát bằng dung dịch. Với dung tích xi-lanh lớn, động cơ này sản sinh công suất cực đại mạnh mẽ, kết hợp với dải mô-men xoắn cao ở vòng tua thấp, mang lại sức kéo vượt trội và khả năng tăng tốc ấn tượng. Hệ thống xử lý khí thải tiên tiến giúp xe đạt tiêu chuẩn Euro 5, thân thiện với môi trường và tiết kiệm nhiên liệu tối đa.

Hệ thống truyền động sử dụng hộp số cơ khí đồng tốc đa cấp, có trợ lực khí nén, giúp việc sang số trở nên nhẹ nhàng, mượt mà và chính xác. Trục các-đăng cỡ lớn truyền lực tới cụm cầu sau chủ động (cầu dầu hoặc cầu láp tùy chọn theo nhu cầu khách hàng). Cụm cầu sau có tỷ số truyền được tính toán tối ưu để đạt sự cân bằng giữa tốc độ di chuyển trên cao tốc và lực kéo khi leo dốc hay vượt lầy. Hệ thống treo trước sử dụng nhíp lá bán elip kết hợp giảm chấn thủy lực và thanh cân bằng; hệ thống treo sau sử dụng nhíp lá dày, quang nhíp kép cường lực, đáp ứng khả năng chịu tải cực lớn từ tự trọng của cẩu và lực tỳ của mâm kéo.

Hệ thống phanh của xe sử dụng phanh tang trống dẫn động khí nén hai dòng, có trang bị hệ thống chống bó cứng phanh ABS. Phanh đỗ (phanh tay) tác dụng lên bánh xe trục sau thông qua bầu phanh lò xo tích năng. Ngoài ra, xe còn được trang bị phanh khí xả (phanh đổ đèo) giúp giảm tải cho hệ thống phanh chính khi đổ dốc dài, tăng cường an toàn tuyệt đối. Hệ thống lái trợ lực thủy lực tuần hoàn, bót lái công nghệ Đức mang lại cảm giác đánh lái nhẹ nhàng và chính xác.

3. BẢNG THÔNG SỐ KỸ THUẬT XE CƠ SỞ

4. THÔNG SỐ KỸ THUẬT CẨU PALFINGER PK18500-C 8 TẤN

Cẩu PALFINGER PK18500-C là thiết bị nâng hạ đẳng cấp thế giới, được sản xuất bởi tập đoàn PALFINGER (Cộng hòa Áo) – thương hiệu dẫn đầu toàn cầu về công nghệ cẩu gập. Dòng PK18500-C thuộc phân khúc cẩu hạng trung, nổi bật với tỷ lệ hiệu suất trên trọng lượng tuyệt vời. Điều này có nghĩa là cẩu có sức nâng rất lớn nhưng trọng lượng bản thân lại tương đối nhẹ, giúp xe đầu kéo HOWO không bị mất đi quá nhiều tải trọng kéo theo hữu ích.

Chữ 'C' trong mã sản phẩm PK18500-C biểu thị cho cấu hình số lượng đốt cần thủy lực vươn ra (Boom extensions). Đối với phiên bản này, cẩu được trang bị hệ thống nhiều đốt cần lồng vào nhau, vận hành bằng các xi-lanh thủy lực tác động kép mạnh mẽ. Vật liệu chế tạo cần cẩu là thép cường lực hạt mịn siêu cứng (High Tensile Steel), được dập định hình theo dạng lục giác. Thiết kế mặt cắt lục giác giúp triệt tiêu hiện tượng vặn xoắn và cong vênh khi nâng hàng ở tầm vươn xa, đồng thời giảm thiểu ma sát giữa các đốt cần, giúp quá trình thu/vươn cần diễn ra êm ái, kéo dài tuổi thọ của hệ thống.

Hệ thống thủy lực của PALFINGER là trái tim làm nên sự khác biệt. Bơm thủy lực áp suất cao cung cấp lưu lượng dầu ổn định, kết hợp với cụm van phân phối (Control Valve) có độ nhạy cực cao. Điều này cho phép người vận hành có thể thực hiện cùng lúc nhiều thao tác (ví dụ: vừa nâng cần, vừa xoay trụ, vừa vươn cần) mà không bị sụt giảm áp suất hoặc giật cục. Mọi chuyển động của cẩu đều mượt mà như lụa, đảm bảo an toàn tuyệt đối khi nâng hạ các kiện hàng có giá trị cao hoặc các cấu kiện cần lắp ráp chính xác.

5. BẢNG THÔNG SỐ KỸ THUẬT CẨU PK18500-C

6. CHI TIẾT TRẠM 'GHẾ ĐIỀU KHIỂN TRÊN CAO' (TOP SEAT CONTROL)

Một trong những đặc điểm kỹ thuật giá trị nhất của cấu hình này là hệ thống 'Ghế điều khiển trên cao' (Top Seat). Ở các dòng cẩu thông thường, bảng điều khiển được đặt bên hông xe, người vận hành phải đứng dưới đất để thao tác. Điều này dẫn đến hạn chế nghiêm trọng về tầm nhìn, đặc biệt là khi nâng hàng vượt qua đầu rơ-moóc hoặc đặt hàng vào những vị trí khuất lấp phía sau thùng xe. Người vận hành dưới đất thường phải phụ thuộc hoàn toàn vào một người thứ hai (người xi-nhan) để định hướng vật nâng, dễ dẫn đến sai sót và tai nạn.

Hệ thống 'Ghế điều khiển trên cao' giải quyết triệt để điểm mù này. Cấu trúc của trạm bao gồm một ghế ngồi tiện dụng, bọc vật liệu chịu thời tiết, được gắn cố định trên phần trụ xoay của cẩu. Khi trụ cẩu xoay, toàn bộ ghế ngồi và người vận hành cũng xoay theo, đảm bảo hướng nhìn của người lái luôn đồng nhất với hướng vươn của cần cẩu.

Về mặt kỹ thuật, để đưa trạm điều khiển lên cao, toàn bộ hệ thống tay chang (Cần gạt joystick hoặc tay gạt cơ khí) và bộ chia thủy lực phải được thiết kế lại. Đường ống dẫn dầu áp lực cao được luồn khéo léo qua tâm trục xoay bằng các khớp xoay (Rotary joint) chuyên dụng, chịu được áp suất lên tới 320 bar mà không bị rò rỉ. Các tay gạt tại vị trí ghế ngồi được bố trí theo nguyên tắc công thái học (Ergonomics), giúp đôi tay của người vận hành thao tác tự nhiên, không bị mỏi khi làm việc liên tục trong nhiều giờ. Bảng điều khiển trên cao cũng được tích hợp các nút bấm chức năng khẩn cấp (Emergency Stop), còi báo hiệu, và hệ thống đèn chiếu sáng ban đêm gắn trực tiếp trên bệ cẩu, tạo thành một trạm làm việc độc lập và an toàn tuyệt đối.

7. HỆ THỐNG CHÂN CHỐNG (STABILIZERS) VÀ KHUNG PHỤ (SUB-FRAME)

Chassis của xe HOWO tuy rất cứng cáp nhưng không được thiết kế để chịu tải trọng uốn cục bộ tại một điểm khi cẩu nâng hàng 8 tấn. Do đó, kỹ thuật lắp đặt khung phụ (Sub-frame) là yếu tố mang tính sống còn. Khung phụ là một hệ thống dầm thép cường lực hộp vuông hoặc chữ Z, được đặt dọc theo chassis nguyên bản của xe từ sát cabin cho đến vị trí mâm kéo. Khung phụ được liên kết với chassis chính bằng các bu-lông cường độ cao (U-bolts) và các chốt chống xô, giúp phân tán đều toàn bộ tải trọng và lực xé của cẩu dọc theo chiều dài của xe. Việc thiết kế khung phụ phải đảm bảo không làm cản trở hành trình của hệ thống treo và không chạm vào mâm kéo khi rơ-moóc thực hiện các pha ôm cua gắt.

Đi kèm với cụm cẩu là hệ thống chân chống thủy lực (Stabilizers). Để giữ thăng bằng cho xe khi cẩu làm việc ở tầm vươn xa, hệ thống chân chống PALFINGER được trang bị với khả năng mở rộng khẩu độ lớn. Các xi-lanh chân chống có tiết diện lớn, hoạt động độc lập, giúp xe có thể cân bằng ngay cả trên những mặt phẳng nghiêng, gồ ghề.

Hệ thống chân chống này bao gồm hai chân vươn ngang (Outrigger beams) và hai chân chống dọc (Stabilizer cylinders). Đặc biệt, các van chống rơi thủy lực (Load holding valves) được tích hợp trực tiếp trên vỏ xi-lanh chân chống. Nếu xảy ra sự cố vỡ ống dẫn dầu thủy lực, van này sẽ lập tức khóa chặt dòng dầu, giữ nguyên vị trí của chân chống, ngăn chặn thảm họa lật xe. Chân đế (Pad) của chân chống được làm bằng thép đúc hoặc nhựa composite chịu lực diện tích lớn, giảm áp lực phân bố xuống nền đất, chống lún khi làm việc tại các công trường đất yếu.

8. TÍNH ĐỒNG BỘ VÀ TIÊU CHUẨN AN TOÀN

Xe đầu kéo HOWO gắn cẩu PALFINGER PK18500-C đáp ứng một loạt các tiêu chuẩn an toàn kỹ thuật cao nhất. Hệ thống được trang bị bộ giới hạn tải trọng (Overload Protection System). Khi thiết bị cảm biến áp suất phát hiện tải trọng nâng vượt quá định mức thiết kế của nhà sản xuất tại một tầm vươn cụ thể, hệ thống sẽ tự động vô hiệu hóa các thao tác làm tăng mô-men tải (như vươn cần thêm hoặc hạ cần), chỉ cho phép người vận hành thực hiện các thao tác an toàn (như thu cần lại hoặc hạ tải xuống đất). Tính năng này bảo vệ cần cẩu khỏi nguy cơ gãy gập và ngăn chặn xe bị lật do quá tải.

Toàn bộ hệ thống điện của cẩu được kết nối đồng bộ với bình ắc-quy và máy phát điện của xe HOWO thông qua các rơ-le và cầu chì chịu dòng cao, đảm bảo không gây chập cháy hay ảnh hưởng đến hệ thống điều khiển điện tử ECU của động cơ. PTO (Power Take-Off - Bộ trích công suất) được kết nối trực tiếp vào hộp số, điều khiển bằng công tắc điện hoặc khí nén ngay trong cabin tài xế. Việc kích hoạt PTO chỉ được thực hiện khi xe ở trạng thái dừng đỗ, kéo phanh tay, đảm bảo tuyệt đối không có thao tác nhầm lẫn khi xe đang di chuyển.

9. HƯỚNG DẪN BẢO DƯỠNG VÀ DUY TRÌ TUỔI THỌ HỆ THỐNG CẨU

Để duy trì hiệu suất làm việc đỉnh cao và kéo dài tuổi thọ của hệ thống xe đầu kéo HOWO gắn cẩu PALFINGER PK18500-C, công tác bảo dưỡng định kỳ là quy trình bắt buộc không thể xem nhẹ. Đối với hệ thống động cơ và khung gầm xe HOWO, người vận hành cần tuân thủ nghiêm ngặt lịch thay dầu nhớt động cơ, lọc dầu, lọc gió và lọc nhiên liệu theo các mốc kilomet hoặc số giờ hoạt động mà nhà sản xuất khuyến cáo. Việc sử dụng các loại dầu nhớt chính hãng có độ nhớt phù hợp không chỉ giúp bôi trơn các chi tiết cơ khí chuyển động bên trong động cơ mà còn giúp tản nhiệt, ngăn ngừa tình trạng quá nhiệt khi xe phải hoạt động liên tục với tải trọng kéo theo lớn trong điều kiện thời tiết nắng nóng khắc nghiệt.

Đối với hệ thống cẩu thủy lực PALFINGER, trái tim của hệ thống chính là dầu thủy lực và cụm bơm áp suất cao. Dầu thủy lực cần được kiểm tra mức thường xuyên thông qua mắt trâu trên bình dầu. Sau khoảng 500 giờ làm việc đầu tiên (thời kỳ chạy rốt-đa), toàn bộ dầu thủy lực và bộ lọc dầu trên đường hồi cần được thay mới để loại bỏ hoàn toàn các mạt kim loại sinh ra trong quá trình ma sát ban đầu của các chi tiết cơ khí. Về sau, chu kỳ thay dầu thủy lực có thể kéo dài hơn, khoảng 2000 giờ làm việc tùy thuộc vào môi trường bụi bẩn tại công trường.

Ngoài ra, việc bôi trơn các khớp nối cơ khí của cẩu cũng đóng vai trò vô cùng quan trọng. Các điểm cần bơm mỡ bò (Grease) bao gồm: hệ thống bạc đạn của mâm xoay trụ cẩu, các chốt bản lề nối giữa các đốt cần, và đặc biệt là các thanh trượt (Slide pads) nằm giữa các đốt cần lục giác lồng vào nhau. Việc bơm mỡ định kỳ không chỉ giảm ma sát, giúp cần vươn ra và thu vào một cách trơn tru, êm ái mà còn ngăn chặn rỉ sét, mài mòn vật liệu thép cường độ cao, từ đó tiết kiệm hàng chục triệu đồng chi phí thay thế phụ tùng trong tương lai dài hạn.

Trạm 'Ghế điều khiển trên cao' cũng cần được kiểm tra định kỳ các dây cáp điều khiển và hệ thống đường ống dẫn dầu thủy lực luồn bên trong tâm trục xoay. Các van chống rơi trên hệ thống chân chống thủy lực cần được test kiểm tra áp lực định kỳ để đảm bảo tính năng khóa an toàn luôn trong trạng thái sẵn sàng kích hoạt, bảo vệ tuyệt đối con người và tài sản khỏi mọi sự cố không mong muốn.

Bằng cách kết hợp giữa một chế độ vận hành đúng kỹ thuật và một quy trình chăm sóc bảo dưỡng bài bản, chuyên nghiệp, chiếc xe đầu kéo HOWO gắn cẩu PALFINGER PK18500-C 8 tấn sẽ thực sự trở thành một cỗ máy sinh lời bền bỉ, một tài sản vô giá của doanh nghiệp trong suốt hàng thập kỷ khai thác.

10. CHI TIẾT HỆ THỐNG TREO, LỐP VÀ KHẢ NĂNG BÁM ĐỊA HÌNH

Sự ổn định của xe đầu kéo gắn cẩu khi di chuyển và làm việc phụ thuộc rất lớn vào hệ thống treo và dàn lốp xe. Hệ thống treo của xe đầu kéo HOWO được thiết kế cực kỳ phức tạp để hấp thụ tối đa các chấn động từ mặt đường, bảo vệ kiện hàng và hệ thống cẩu gập phía trên. Ở trục trước, xe sử dụng hệ thống nhíp lá hình bán elip kết hợp với thanh giảm chấn thủy lực tác động kép. Cấu trúc này không chỉ mang lại khả năng chịu tải cao cho phần đầu xe (nơi gánh chịu trọng lượng của khối động cơ MC11 và một phần trọng lượng của khung cẩu) mà còn giúp vô lăng điều khiển êm ái, triệt tiêu hiện tượng dội ngược lực từ mặt đường lên tay lái.

Hệ thống treo sau ở cụm cầu chủ động (Tandem axle) là nơi chịu áp lực lớn nhất, đặc biệt khi mâm kéo (Fifth wheel) tiếp nhận hàng chục tấn lực tỳ từ sơ-mi rơ-moóc chở đầy hàng hóa. Tại đây, HOWO trang bị hệ thống nhíp dày, với số lượng lá nhíp nhiều hơn hẳn so với xe tải thông thường, kết hợp cùng hệ thống quang nhíp chữ U đúc nguyên khối siêu cứng. Thanh giằng chữ V (V-rod) được tích hợp nhằm giữ cố định cụm cầu, ngăn chặn hiện tượng xô lệch cầu trục khi xe phanh gấp hoặc khi khởi hành trên đường dốc cao, đảm bảo xe luôn di chuyển theo đúng quỹ đạo thiết kế.

Về trang bị lốp, cấu hình tiêu chuẩn thường sử dụng lốp bố thép không săm hoặc có săm kích thước 12.00R20 hoặc 11.00R20, tùy thuộc vào yêu cầu tải trọng thực tế của khách hàng. Loại lốp này có cấu trúc lưới thép chịu lực bao bọc bên trong, cung cấp khả năng kháng đâm thủng cực tốt khi xe phải tiến vào các khu vực công trường ngổn ngang đất đá, sắt thép. Hoa lốp (Gai lốp) được thiết kế dạng gai hỗn hợp hoặc gai ngang để tăng cường độ bám (Traction), giúp xe không bị lầy lội, trơn trượt trong điều kiện thời tiết mưa bão. Đặc biệt, hệ thống lốp cỡ lớn kết hợp với khoảng sáng gầm xe cao giúp xe đầu kéo cẩu vượt qua các mỏm đá, ổ gà sâu một cách dễ dàng mà không làm ảnh hưởng đến các chi tiết cơ khí bên dưới gầm xe.
