1. TỔNG QUAN HỆ THỐNG KỸ THUẬT PHƯƠNG TIỆN

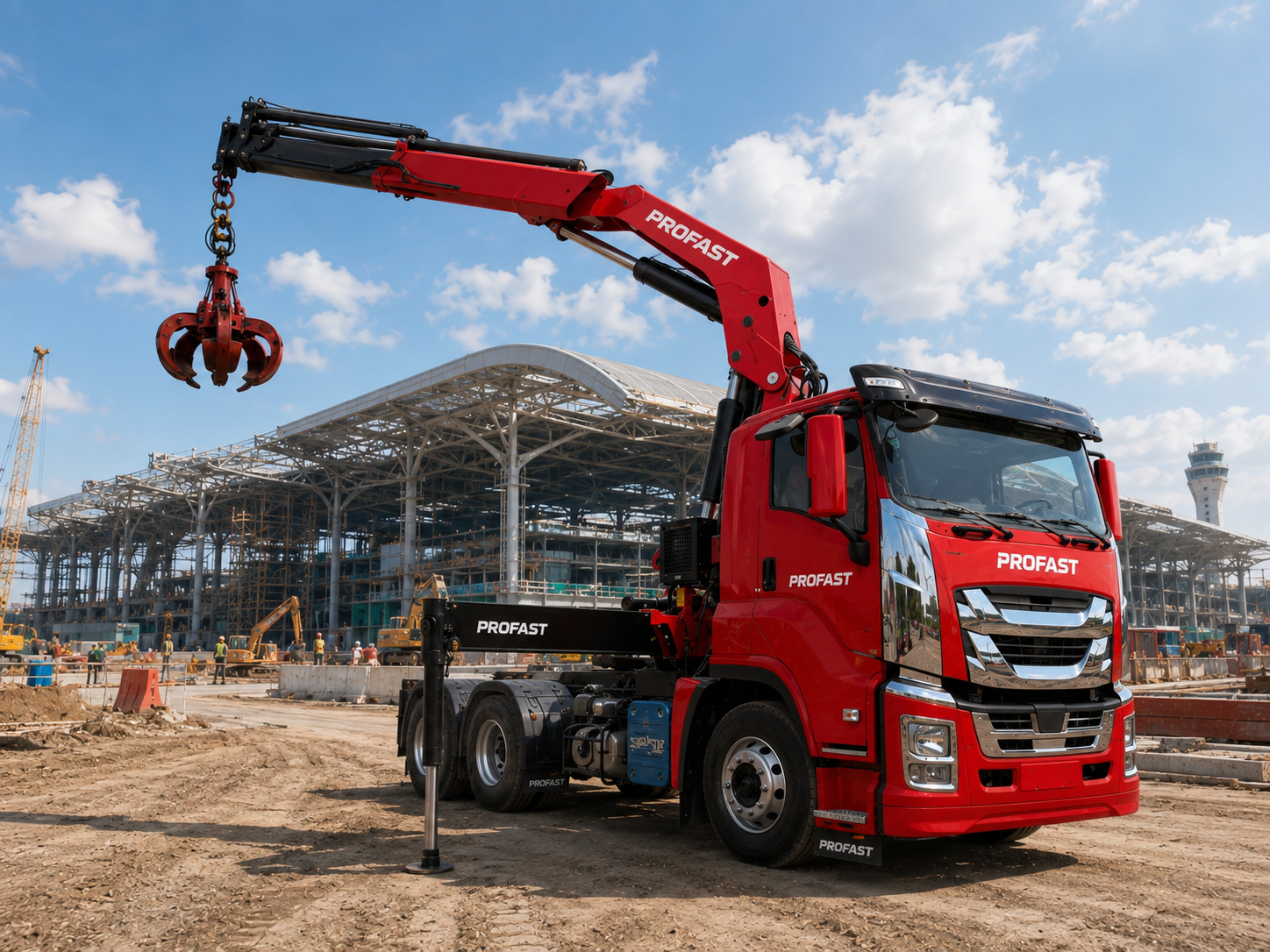

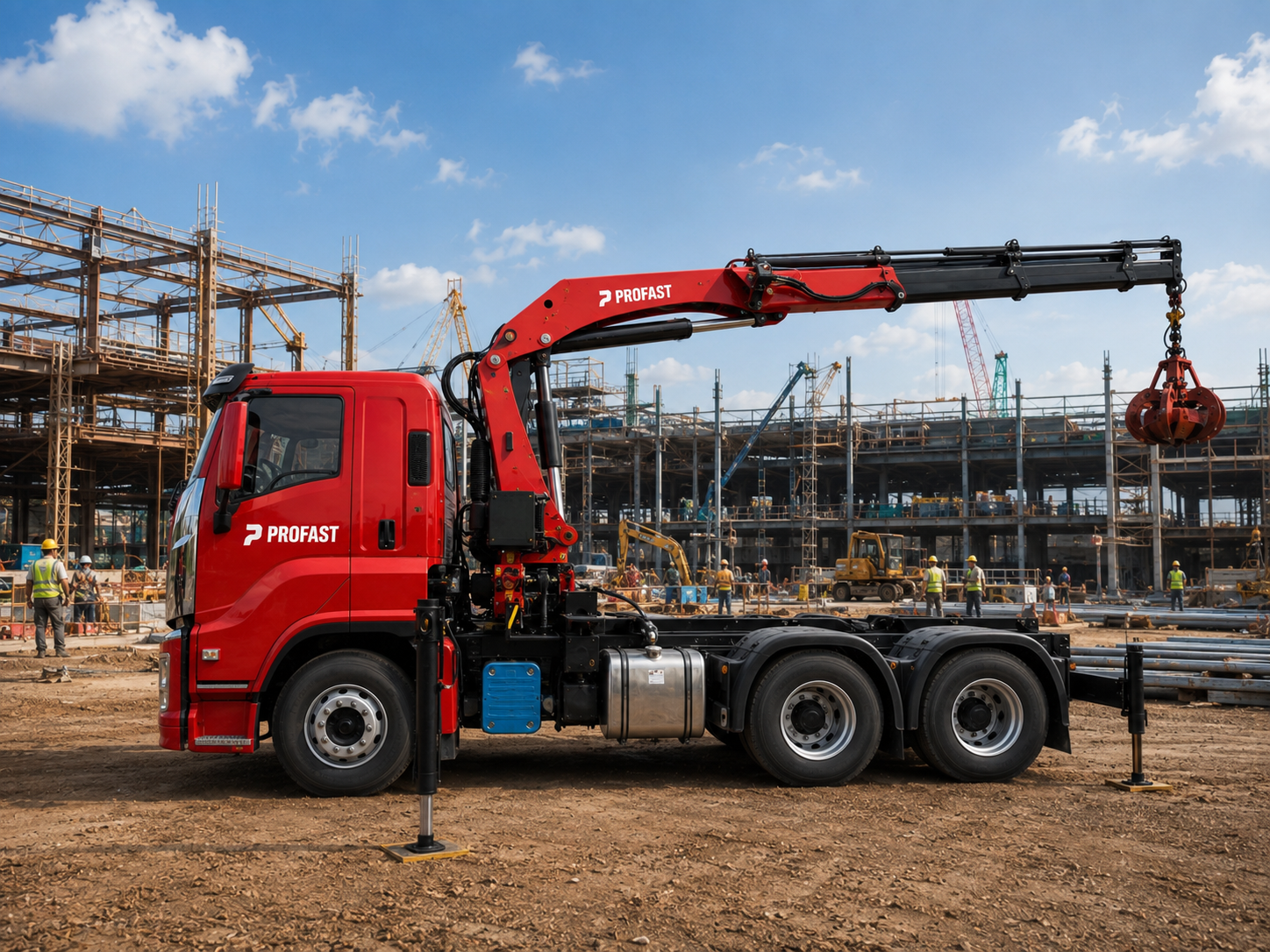

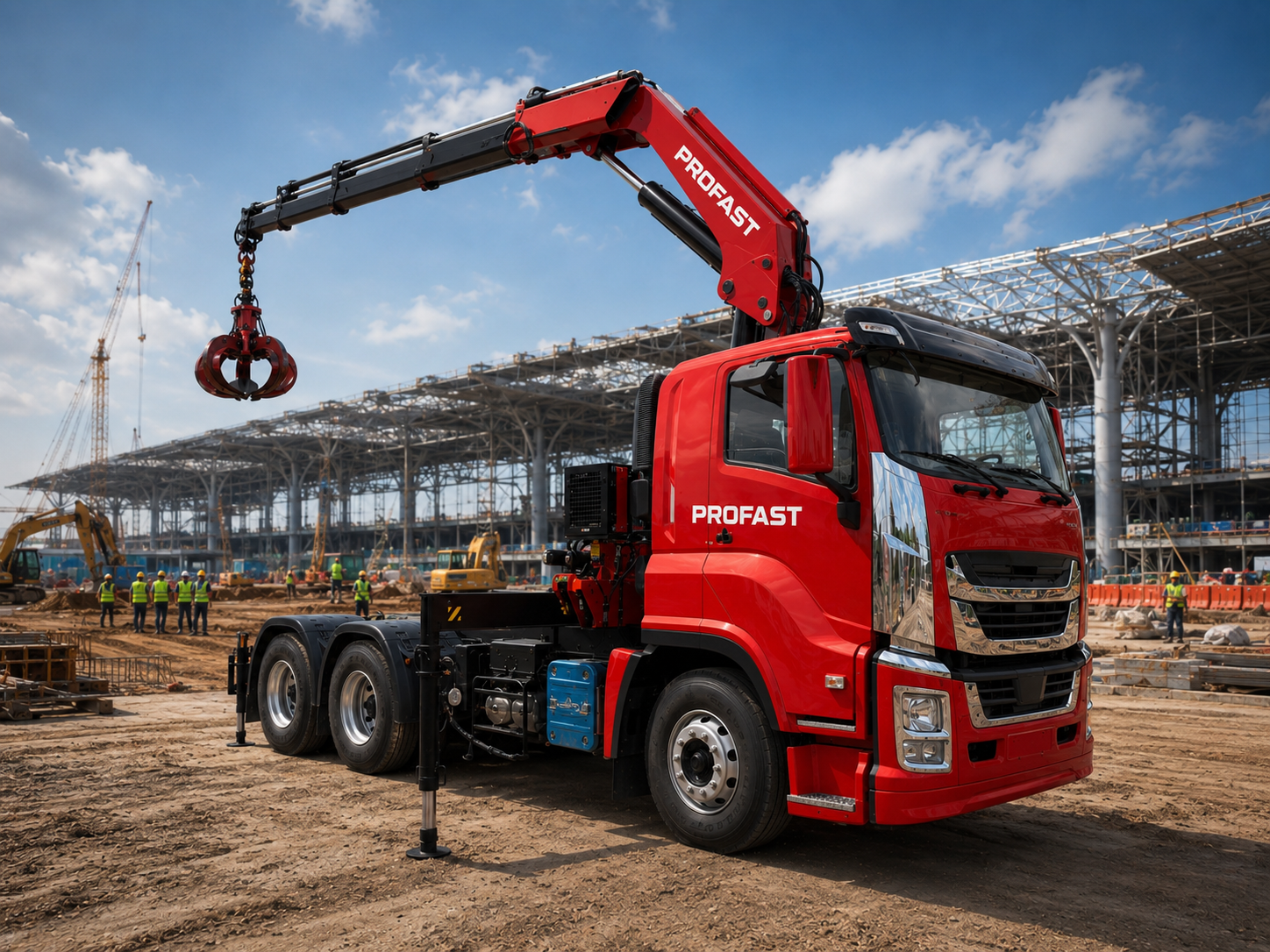

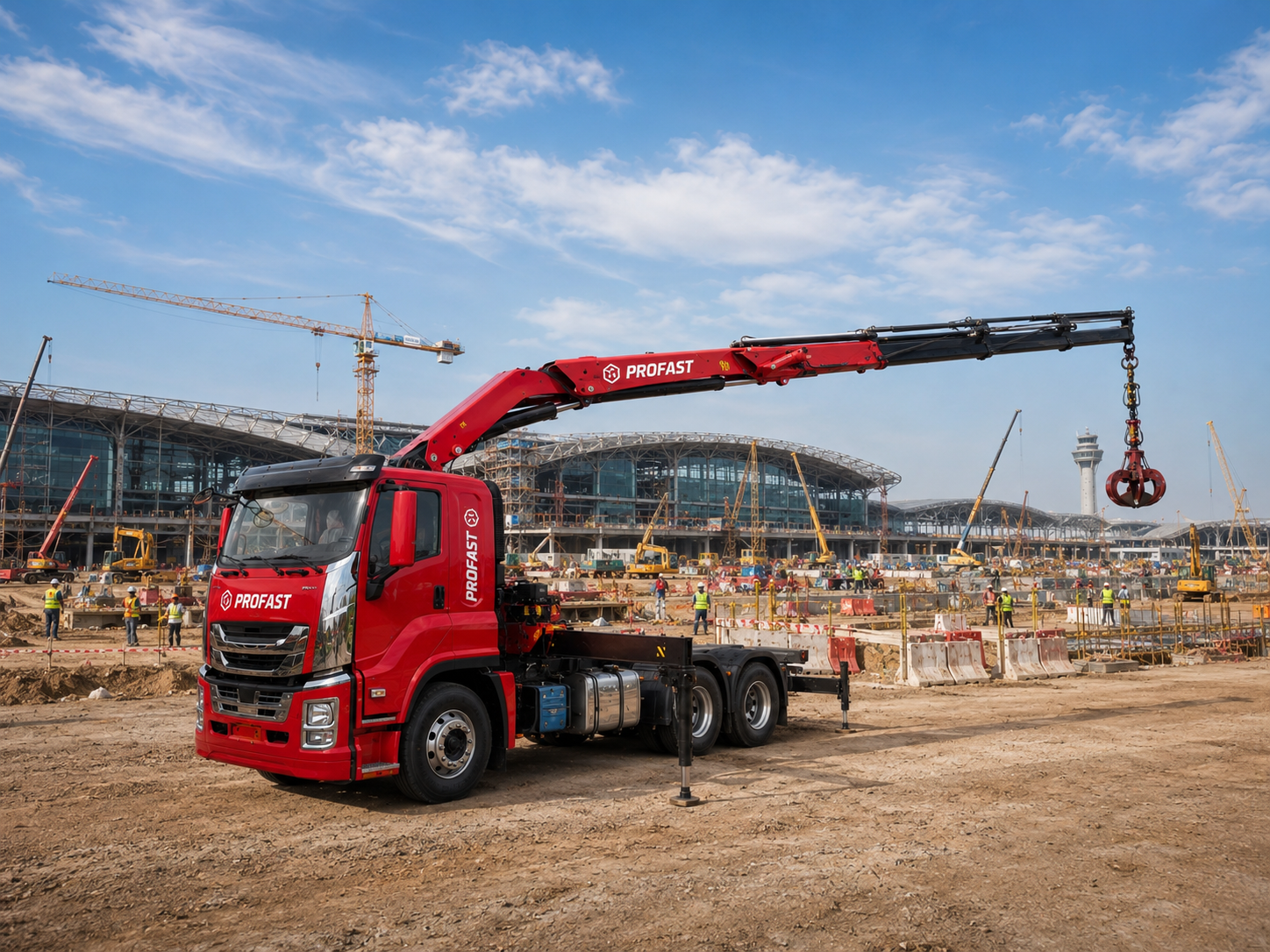

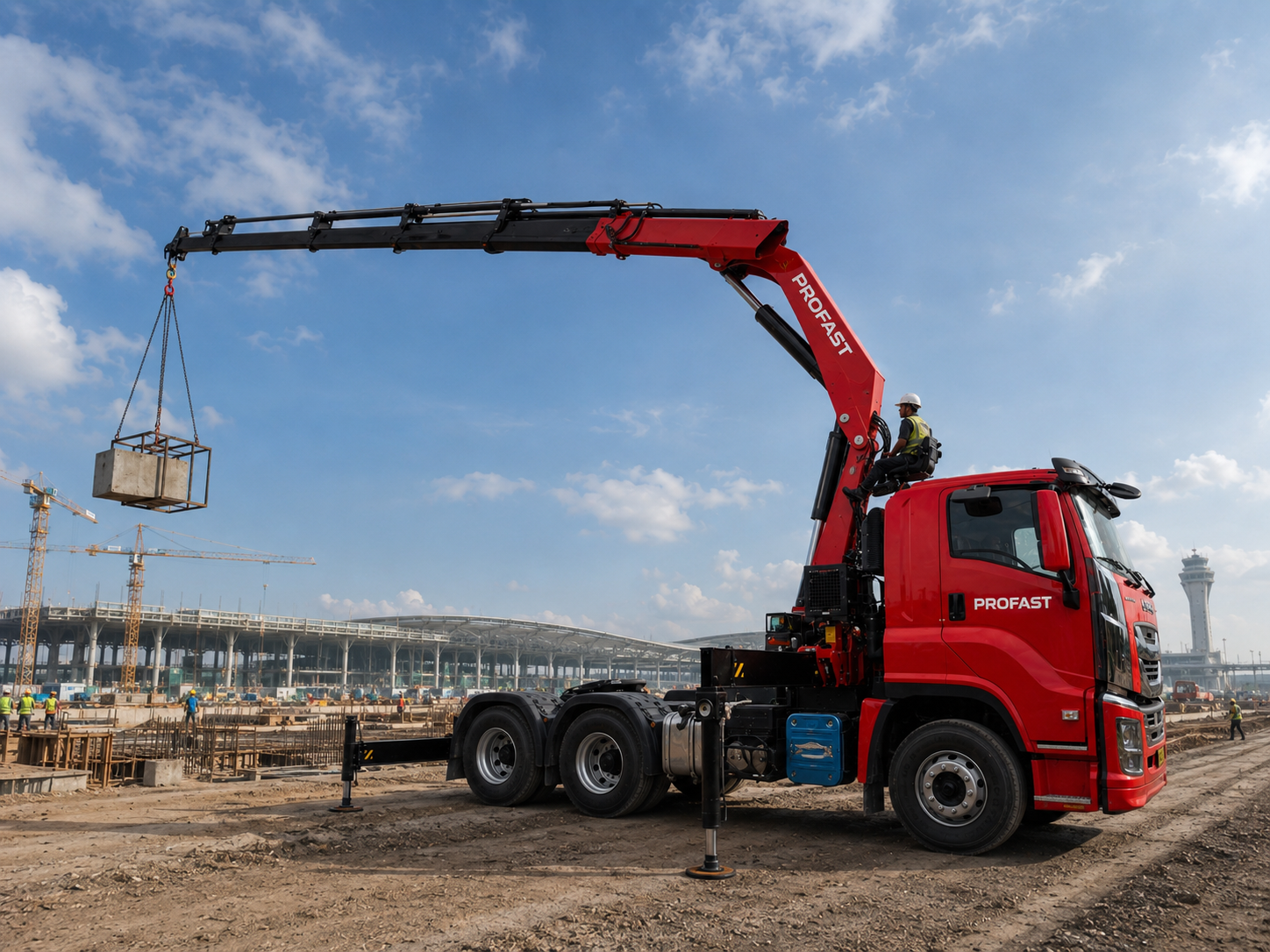

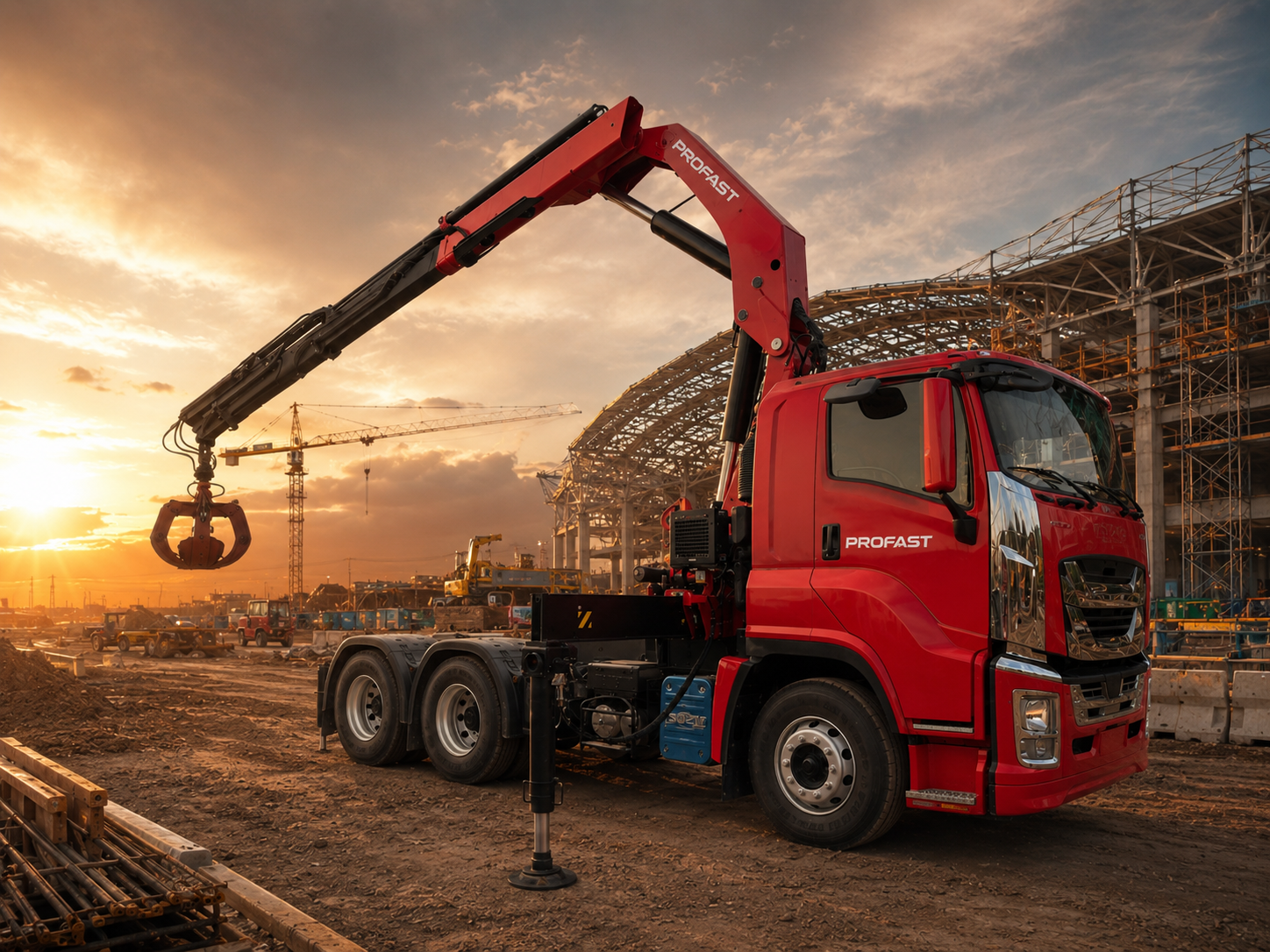

Hệ thống xe đầu kéo ISUZU EXZ tích hợp cẩu thủy lực PALFINGER PK32080-C tải trọng 12 tấn là một tuyệt tác cơ khí, đòi hỏi sự tinh chỉnh kỹ thuật ở mức độ cao nhất. Việc kết hợp một nền tảng xe đầu kéo hạng nặng với một hệ thống thiết bị nâng hạ siêu trường không đơn thuần là quá trình lắp ráp cơ học. Đó là một quá trình đồng bộ hóa phức tạp liên quan đến động lực học, hệ thống thủy lực, điện tử và cấu trúc chịu lực của toàn bộ phương tiện. Mỗi chi tiết từ khung gầm, hệ thống treo, cho đến hệ thống trích công suất (PTO) đều phải được tính toán tỉ mỉ để đảm bảo xe có thể vừa kéo theo rơ-moóc với tải trọng hàng chục tấn, vừa hoạt động như một cần cẩu độc lập mà không phá vỡ tính ổn định nguyên bản.

Điểm đặc biệt của hệ thống này là việc trang bị công nghệ Điều Khiển Từ Xa (Radio Remote Control) từ nhà sản xuất Palfinger. Sự can thiệp của công nghệ sóng vô tuyến kỹ thuật số không chỉ thay đổi phương thức vận hành truyền thống mà còn tái định nghĩa lại các tiêu chuẩn an toàn trong ngành nâng hạ. Cấu trúc phức hợp này phải trải qua hàng ngàn giờ thử nghiệm giả lập uốn xoắn, kiểm tra độ mỏi của vật liệu, và thử tải thực tế tại các điều kiện khắc nghiệt nhất để đáp ứng các quy chuẩn đăng kiểm quốc gia và quốc tế.

2. NỀN TẢNG ĐỘNG LỰC HỌC: ISUZU EXZ TRACTOR HEAD

Nền tảng của cấu hình này là chiếc xe đầu kéo ISUZU EXZ, một đại diện tiêu biểu cho độ bền bỉ và hiệu suất của nền công nghiệp ô tô Nhật Bản. ISUZU EXZ được thiết kế với cấu hình truyền động 6x4 (hai cầu sau chủ động), cung cấp lực kéo mạnh mẽ và độ bám đường vượt trội trên nhiều dạng địa hình phức tạp. Trái tim của chiếc xe là khối động cơ diesel 6WG1-TCG51 (hoặc tương đương tùy phiên bản khí thải), 4 kỳ, 6 xi lanh thẳng hàng, trang bị hệ thống tăng áp (Turbocharger) và làm mát khí nạp (Intercooler). Hệ thống phun nhiên liệu điện tử Common Rail áp suất siêu cao giúp tối ưu hóa quá trình đốt cháy, mang lại công suất cực đại lên tới hàng trăm mã lực và dải mô-men xoắn phẳng ở vòng tua máy rất thấp. Khả năng cung cấp lực kéo lớn ở vòng tua thấp đặc biệt quan trọng khi xe phải mang vác tự trọng của hệ thống cẩu và khởi hành trên địa hình đèo dốc.

Hệ thống truyền động của xe sử dụng hộp số cơ khí đa cấp (thường là 16 số tiến, 2 số lùi) có trang bị đồng tốc và hệ thống trợ lực khí nén, giúp việc sang số diễn ra mượt mà. Hộp số này tích hợp sẵn bộ trích công suất PTO (Power Take-Off) hạng nặng, được thiết kế để truyền mô-men xoắn ổn định sang bơm thủy lực của cẩu Palfinger. Khung gầm (Chassis) của ISUZU EXZ là loại khung thép hợp kim dập nguyên khối, có tiết diện hình chữ U sâu và độ dày vật liệu lớn, cung cấp khả năng chống vặn xoắn và uốn cong xuất sắc. Để tăng cường độ cứng vững khi gắn cẩu, một hệ thống khung phụ (Sub-frame) đặc chủng được gia cố song song dọc theo chiều dài của khung chính, phân bổ đều tải trọng tập trung từ bệ cẩu xuống toàn bộ hệ thống trục bánh xe.

3. CHI TIẾT THÔNG SỐ XE ĐẦU KÉO ISUZU EXZ

4. THIẾT BỊ NÂNG HẠ: CẨU PALFINGER PK32080-C 12 TẤN

Đảm nhận nhiệm vụ bốc dỡ là hệ thống cẩu gập thủy lực Palfinger PK32080-C, một sản phẩm tinh hoa của Áo. Thuộc phân khúc cẩu hạng nặng (High Performance), dòng PK32080-C cung cấp mô-men nâng cực đại vượt ngưỡng 30 Tấn.mét (mt) và sức nâng tối đa thiết kế lên đến 12.000 kg (12 Tấn). Chữ 'C' trong mã sản phẩm chỉ định cấu hình 4 đốt cần vươn thủy lực (Boom extensions), cho phép cẩu đạt được tầm với xa đáng kinh ngạc trong khi vẫn duy trì thiết kế nhỏ gọn khi gập lại phía sau cabin.

Toàn bộ hệ thống cần cẩu được chế tạo từ vật liệu thép cường lực hạt mịn siêu cao (High-Tensile Fine-Grained Steel). Công nghệ luyện kim tiên tiến này giúp độ dày của thành cần giảm xuống tối đa, làm nhẹ tự trọng của cẩu, nhưng lại tăng cường đáng kể độ cứng và giới hạn chảy của kim loại. Thiết kế mặt cắt các đốt cần có dạng lục giác (Hexagonal Profile) là một phát minh độc quyền. Cấu trúc lục giác giúp triệt tiêu ứng suất tập trung tại các góc cạnh, loại bỏ hoàn toàn hiện tượng vặn xoắn và cong vênh khi cẩu hàng nặng ở tầm vươn xa tối đa.

Hệ thống thủy lực của Palfinger PK32080-C là sự kết hợp hoàn hảo giữa bơm piston áp suất cao và cụm van phân phối tỷ lệ (Proportional Control Valve). Bơm thủy lực được dẫn động bởi PTO, cung cấp lưu lượng dầu liên tục và ổn định với áp suất làm việc lên tới 320 bar. Cụm van tỷ lệ đa chiều cho phép hệ thống phân bổ lưu lượng dầu chính xác đến từng xi lanh, cho phép người vận hành thực hiện cùng lúc nhiều thao tác đa luồng (vừa xoay, vừa vươn, vừa nâng) mà không gây sụt áp đột ngột. Cẩu còn được phủ lớp sơn công nghệ KTL (Cathodic Dip Painting) đa lớp, bảo vệ bề mặt thép khỏi sự ăn mòn của hóa chất và môi trường muối biển khắc nghiệt trong suốt hàng chục năm.

5. BẢNG THÔNG SỐ CẨU PALFINGER PK32080-C

6. CÔNG NGHỆ BỨT PHÁ: ĐIỀU KHIỂN TỪ XA BẰNG SÓNG VÔ TUYẾN (RADIO REMOTE CONTROL)

Yếu tố định hình nên đẳng cấp của tổ hợp ISUZU - Palfinger này chính là bộ điều khiển từ xa (Radio Remote Control). Hệ thống này thay thế hoàn toàn bảng tay gạt cơ khí truyền thống đặt bên hông xe, trao quyền tự do di chuyển tuyệt đối cho người vận hành. Giao tiếp giữa bảng điều khiển cầm tay và bộ thu tín hiệu (Receiver) trên cẩu được thực hiện qua sóng vô tuyến mã hóa kỹ thuật số dải tần cao. Công nghệ nhảy tần tự động (Frequency Hopping) liên tục quét và chuyển kênh trong vòng một phần nghìn giây nếu phát hiện nhiễu sóng từ môi trường (như từ các đường dây điện cao thế, thiết bị phá sóng, trạm phát thanh), đảm bảo kết nối luôn liền mạch và an toàn tuyệt đối.

Thiết bị remote được thiết kế công thái học, với trọng lượng nhẹ, đeo bằng dây đai qua cổ hoặc hông. Trên remote là hệ thống Joystick đa trục siêu nhạy. Các cần gạt này hoạt động theo nguyên lý cảm ứng hiệu ứng Hall (Hall-effect), không có tiếp điểm cơ học, giúp loại bỏ sự hao mòn. Độ nghiêng của Joystick sẽ gửi tín hiệu dòng điện tỷ lệ thuận đến cụm van điện từ trên cẩu, giúp người lái kiểm soát tốc độ nâng hạ từ mức cực chậm (như rùa bò để định vị ngàm lắp ráp) đến mức cực nhanh. Màn hình LCD hoặc LED tích hợp trên remote cung cấp phản hồi trực quan (Feedback) theo thời gian thực về tải trọng đang nâng, tầm với hiện tại, tỷ lệ quá tải, và các mã lỗi chẩn đoán nếu có, biến người thợ thành một trung tâm điều khiển di động.

7. CẤU TRÚC CHÂN CHỐNG (STABILIZERS) VÀ KHUNG PHỤ (SUB-FRAME)

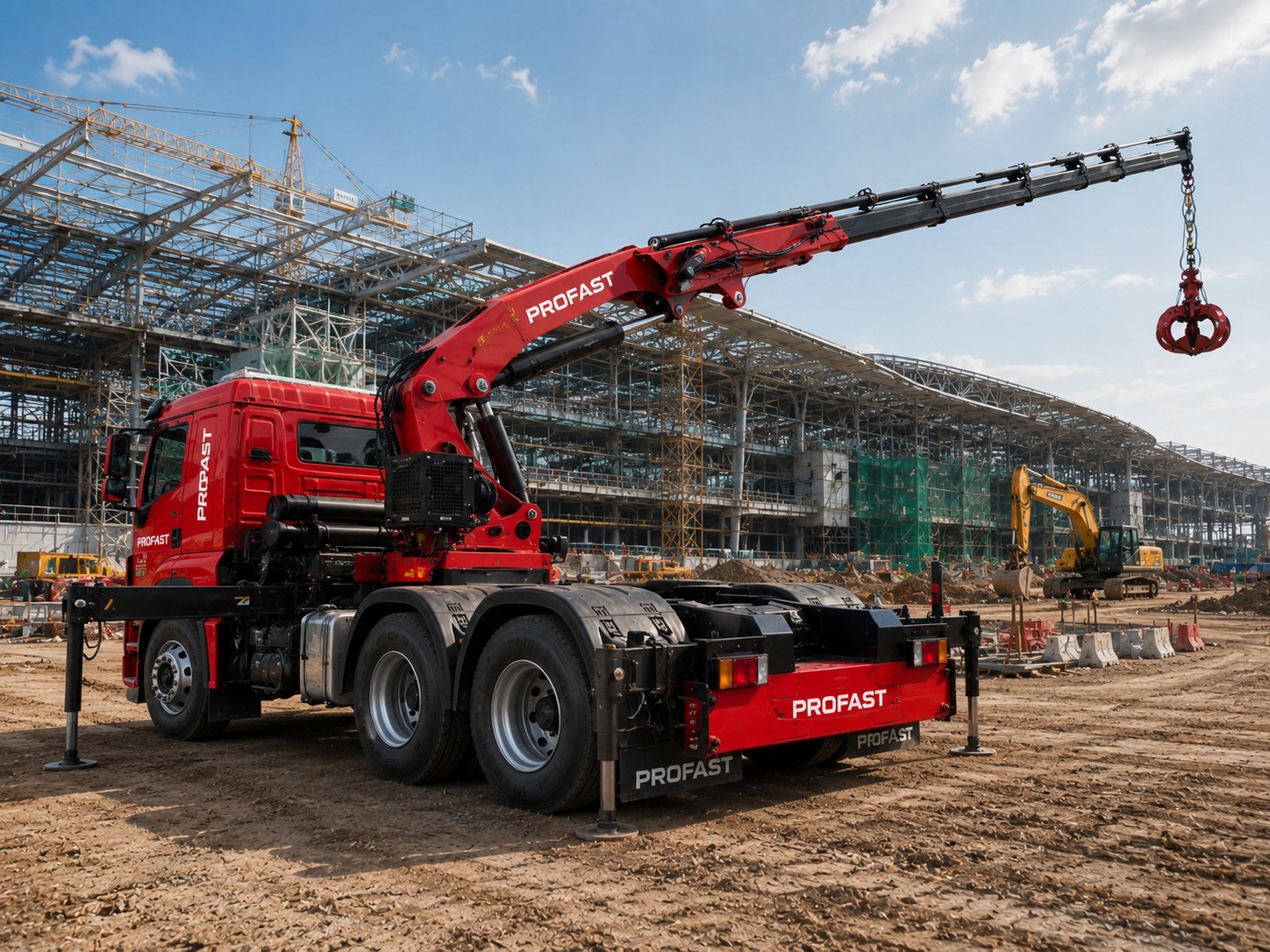

Sự ổn định tĩnh của xe khi cẩu vươn xa phụ thuộc hoàn toàn vào hệ thống chân chống thủy lực (Stabilizers) và bộ khung phụ (Sub-frame). Palfinger PK32080-C được trang bị bộ chân chống vươn ngang siêu rộng, hoạt động hoàn toàn bằng thủy lực. Các dầm chân chống mở rộng khẩu độ tối đa, tạo ra một hình thang đa giác chân đế vững chắc, triệt tiêu mọi lực lật biên. Các xi-lanh chân chống được bọc kín chống bụi và mạ crom chống xước. Tích hợp trực tiếp trên mỗi xi-lanh là van chống rơi kép (Load Holding Valves). Đây là các van an toàn một chiều, sẽ tự động khóa cứng dòng dầu thủy lực bên trong xi lanh trong trường hợp đường ống cao sau dẫn dầu bị bục vỡ đột ngột, đảm bảo xe không bao giờ bị sập gầm hay lật nhào.

Khung phụ (Sub-frame) là cầu nối chịu lực giữa cẩu và chassis xe ISUZU. Khung này được chế tạo từ thép hình dập uốn cường độ cao, thiết kế chạy dọc theo khung chính từ sát buồng lái đến tận vị trí mâm kéo rơ-moóc. Khung phụ được gắn kết với khung chính bằng hàng chục bộ bu-lông chữ U (U-bolts) cường lực, có các chốt định vị chống xô trượt dọc. Thiết kế này hấp thụ và phân tán lực uốn, lực xoắn cực lớn sinh ra khi cẩu tải trọng 12 tấn, bảo vệ kết cấu chassis mỏng manh hơn của ISUZU khỏi hiện tượng nứt gãy mỏi kim loại.

8. HỆ THỐNG AN TOÀN CHỦ ĐỘNG VÀ BẢO VỆ QUÁ TẢI (OVERLOAD PROTECTION)

An toàn là tôn chỉ thiết kế tối cao của tổ hợp này. Hệ thống cẩu Palfinger được trang bị bộ vi xử lý thông minh kiểm soát quá tải (Overload Protection System). Các cảm biến áp suất được đặt bên trong xi-lanh nâng chính và xi-lanh vươn cần liên tục gửi dữ liệu về bộ điều khiển trung tâm (Paltronic). Hệ thống sẽ tính toán mô-men lật thực tế theo thời gian thực. Khi tải trọng vượt quá 90% giới hạn thiết kế, hệ thống sẽ phát ra cảnh báo bằng âm thanh và đèn chớp nháy. Nếu tải trọng đạt 100%, bộ vi xử lý sẽ ngay lập tức cắt nguồn tín hiệu điện của các van điều khiển, đóng băng mọi thao tác làm tăng mô-men lật (như vươn cần thêm hoặc hạ cần), và chỉ cho phép người lái thực hiện các thao tác an toàn (như thu cần lại).

Ngoài ra, trên remote điều khiển từ xa luôn có nút dừng khẩn cấp (Emergency Stop E-Stop) cỡ lớn màu đỏ. Khi nhấn nút này, hệ thống sẽ ngắt điện toàn bộ, xả áp khẩn cấp và khóa cứng mọi xi-lanh thủy lực. Remote cũng được tích hợp cảm biến gia tốc và góc nghiêng; nếu người vận hành bị vấp ngã hoặc thiết bị bị rơi, remote sẽ tự động phát lệnh ngắt cẩu để ngăn chặn cần gạt vô tình bị kích hoạt.

9. TIÊU CHUẨN BẢO DƯỠNG VÀ DUY TRÌ HIỆU SUẤT ĐỈNH CAO

Sự kết hợp giữa công nghệ động cơ Nhật Bản và thủy lực Châu Âu đòi hỏi một chế độ chăm sóc kỹ thuật bài bản. Đối với xe cơ sở ISUZU EXZ, cần tuân thủ nghiêm ngặt lịch thay dầu nhớt động cơ, lọc nhiên liệu, lọc gió và kiểm tra hệ thống phanh khí nén định kỳ. Đối với hệ thống thủy lực của Palfinger, dầu thủy lực đóng vai trò như dòng máu. Cần sử dụng loại dầu có chỉ số độ nhớt cao, chịu được áp suất và chống tạo bọt. Bộ lọc dầu hồi (Return filter) và bộ lọc áp suất cao phải được thay thế định kỳ để loại bỏ cặn bẩn, mạt kim loại có thể làm xước lòng xi-lanh hoặc kẹt van tỷ lệ.

Các khớp nối cơ học, chốt bản lề (Pins), vòng bi mâm xoay và đặc biệt là các thanh trượt (Slide pads) bằng vật liệu tổng hợp nằm giữa các đốt cần lục giác phải được bôi trơn định kỳ bằng mỡ chuyên dụng (Graphite Grease). Việc bảo dưỡng đúng hạn không chỉ giảm ma sát, hạn chế tiếng ồn mà còn kéo dài tuổi thọ của cẩu lên đến hàng chục năm, giữ nguyên giá trị tài sản khấu hao cho doanh nghiệp vận tải.

10. TÍNH ĐỒNG BỘ VÀ TỐI ƯU HÓA KHÔNG GIAN KHI LƯU THÔNG

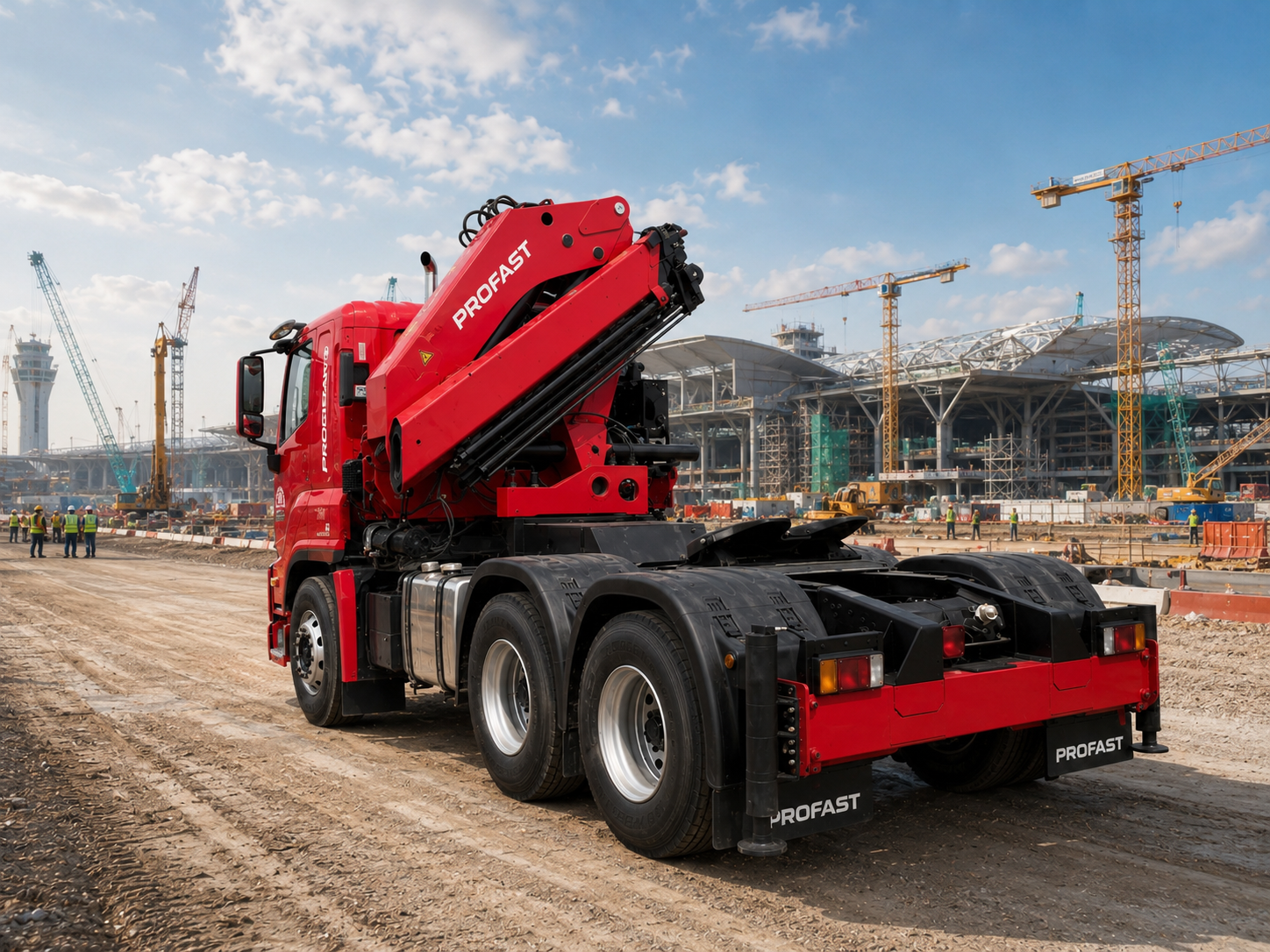

Bên cạnh sức mạnh, tổ hợp ISUZU EXZ và Palfinger PK32080-C còn ghi điểm ở thiết kế động học tinh xảo. Khi không làm việc, toàn bộ hệ thống cẩu, bao gồm cả cần chính và 4 đốt cần phụ, có thể gập lại gọn gàng theo hình chữ Z và nằm ngang ngay phía sau cabin đầu kéo. Việc thiết kế cẩu gập chữ Z này không làm gia tăng chiều cao tổng thể của xe vượt quá giới hạn khí động học của nóc cabin, giảm thiểu lực cản gió khi xe kéo hàng trên cao tốc.

Hơn thế nữa, kích thước xếp gọn của cẩu được tính toán khoảng cách cực kỳ chi tiết để không va quẹt vào mâm kéo (Fifth wheel) và không cản trở góc quay vòng của cổ cò sơ-mi rơ-moóc. Dù xe có vào những góc cua hẹp, quay đầu gấp tại các kho bãi chật chội, rơ-moóc vẫn di chuyển tự do mà không chạm vào cấu trúc chân chống hay khung cẩu. Sự tối ưu hóa về mặt không gian này chứng tỏ đẳng cấp thiết kế đồng bộ, biến chiếc xe thành một khối thống nhất hoàn chỉnh chứ không chỉ là sự chắp vá các thiết bị cơ khí rời rạc.

11. HỆ THỐNG ĐIỆN VÀ TƯƠNG THÍCH ĐIỆN TỪ (EMC)

Khi tích hợp một hệ thống điều khiển điện tử phức tạp như Paltronic và Radio Remote Control lên một chiếc xe tải thương mại, vấn đề tương thích điện từ (Electromagnetic Compatibility - EMC) là cực kỳ quan trọng. Hệ thống điện của cẩu Palfinger được thiết kế với các đường dây có bọc chống nhiễu chuyên dụng, ngăn ngừa các sóng điện từ sinh ra từ máy phát điện của động cơ ISUZU hoặc các trạm thu phát sóng bên ngoài xâm nhập và làm sai lệch tín hiệu điều khiển van thủy lực. Nguồn điện cấp cho cẩu được trích xuất an toàn từ hệ thống ắc quy 24V của xe, thông qua các rơ-le cách ly, cầu chì công suất lớn và công tắc ngắt mạch khẩn cấp (Battery Master Switch). Điều này đảm bảo rằng trong trường hợp xảy ra chập cháy cục bộ ở hệ thống cẩu, hệ thống điện trung tâm (ECU) của động cơ ISUZU vẫn được bảo vệ an toàn, không gây chết máy giữa chừng.

Bên cạnh đó, các cảm biến tiệm cận, cảm biến áp suất và hệ thống đèn chiếu sáng LED trên bệ cẩu đều đạt tiêu chuẩn chống nước, chống bụi IP67 trở lên. Điều này cho phép tổ hợp phương tiện hoạt động bền bỉ dưới điều kiện mưa lớn, bùn lầy, hay quá trình rửa xe bằng vòi xịt áp lực cao mà không lo hỏng hóc các linh kiện vi mạch điện tử đắt tiền.

12. ĐẶC TÍNH ĐỘNG LỰC HỌC CỦA BỘ TRÍCH CÔNG SUẤT (PTO)

Hệ thống PTO (Power Take-Off) là trái tim truyền động năng từ động cơ ISUZU sang bơm thủy lực của Palfinger. Đối với cẩu sức nâng 12 tấn, PTO phải là loại hạng nặng (Heavy-Duty PTO), được gắn trực tiếp lên thân hộp số. Tỷ số truyền của PTO được tính toán tỉ mỉ để khi động cơ ISUZU hoạt động ở dải vòng tua máy tối ưu (thường khoảng 700 - 1000 vòng/phút), bơm thủy lực sẽ tạo ra lưu lượng dầu đạt ngưỡng 80 lít/phút như yêu cầu của Palfinger. Sự đồng bộ này có ý nghĩa to lớn: Nó giúp cẩu hoạt động ở tốc độ thiết kế cao nhất mà động cơ xe không cần phải gầm rú ở vòng tua cao, từ đó giảm thiểu độ ồn, giảm tiêu hao nhiên liệu và chống quá nhiệt cho hệ thống nước làm mát của xe đầu kéo.

Công tắc kích hoạt PTO được đặt ngay trên táp-lô buồng lái, kết hợp với các khóa liên động an toàn (Interlocks). PTO chỉ có thể được cài khi xe ở trạng thái dừng hẳn, hộp số ở vị trí số 0 (Neutral), và phanh đỗ bằng khí nén đã được kéo. Bất kỳ sự cố vô tình nhả phanh tay hay gài số tiến khi đang cẩu hàng sẽ được hệ thống từ chối hoặc tự động ngắt truyền động, loại bỏ hoàn toàn các rủi ro vận hành do lỗi chủ quan của tài xế.
