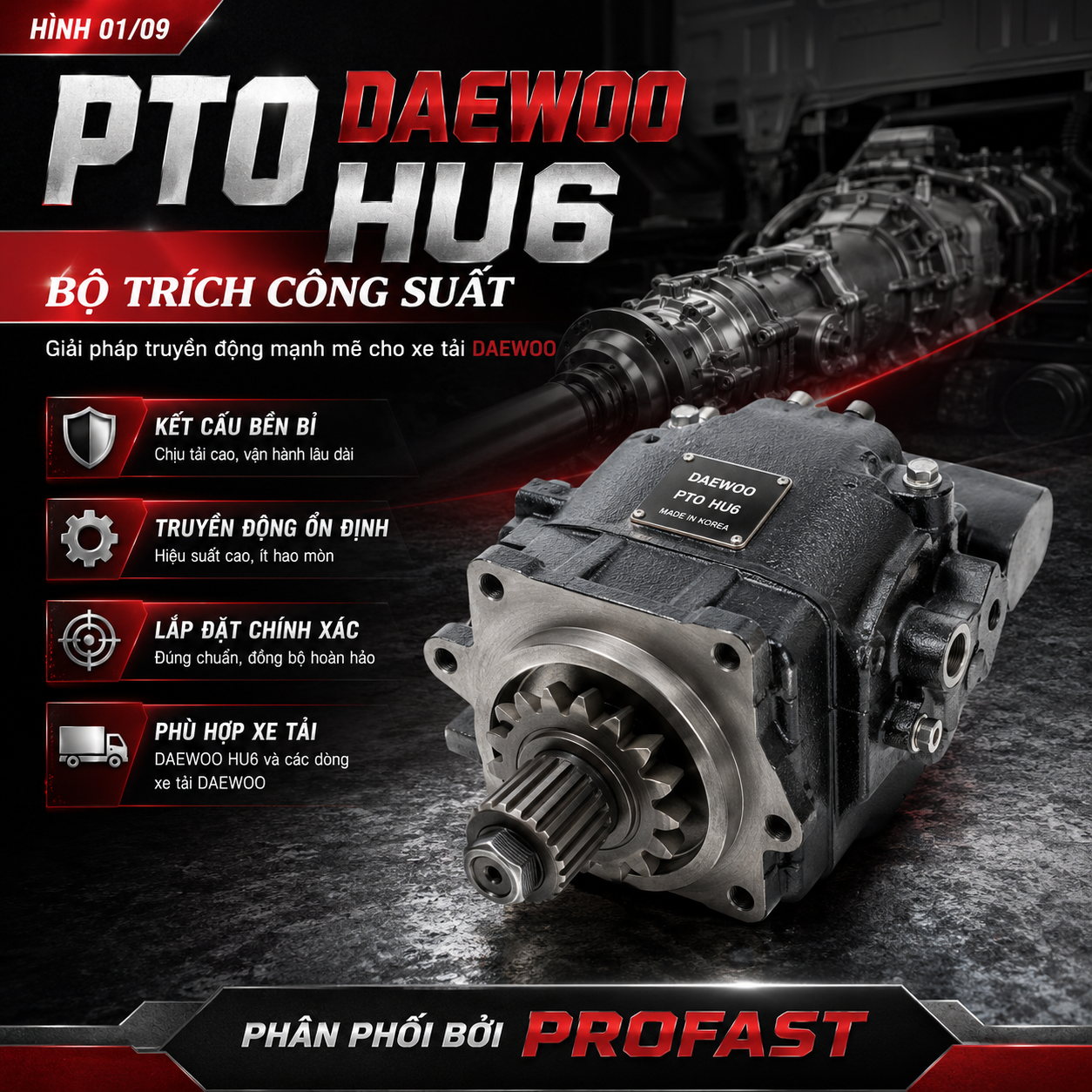

PTO ( Bộ trích công suất) DAEWOO HU6
Trong ngành công nghiệp ô tô thương mại và vận tải hạng nặng, một chiếc xe tải chassis đơn thuần chỉ có khả năng chở hàng từ điểm A đến điểm B. Tuy nhiên, để chiếc xe đó có thể trở thành một cỗ máy đa năng – có khả năng tự đổ vật liệu (xe ben), nâng nhấc hàng hóa chục tấn (xe cẩu tự hành), cuốn ép rác thải đô thị, hay trộn hàng khối bê tông tươi – thì nó bắt buộc phải được trang bị một hệ thống thủy lực mạnh mẽ. Và chìa khóa để đánh thức sức mạnh thủy lực đó chính là Bộ trích công suất (Power Take-Off - PTO).
- Hotline: 0357 339 779
- Email: admin@chuyennghiep.vn
- Văn phòng: BS802.23 Vinhomes Grand Park
- Địa Chỉ Tư Vấn: BS802.23 Vinhomes Grand Park
-
Vận ChuyểnGiao Xe Nhanh Chóng - An Toàn - Đúng Hẹn
-
Bảo HànhCam hết xe chính hãng chất lượng đảm bảo nguồn gốc rõ ràng
-
Ưu ĐãiTri ân Khách hàng thân thiết khi mua xe của Profast
Bảng Phân Tích Thông Số Kỹ Thuật Chi Tiết - Bộ Trích Công Suất (PTO) DAEWOO HU6
Trong hệ sinh thái kỹ thuật của các dòng xe thương mại hạng nặng, Bộ trích công suất (Power Take-Off - thường được gọi là PTO hoặc "con cóc") đóng vai trò là cơ cấu truyền động trung tâm mang tính quyết định. Đối với các dòng xe tải, xe ben, và xe chuyên dùng mang thương hiệu Daewoo được trang bị cụm hộp số mã HU6, bộ PTO DAEWOO HU6 không chỉ đơn thuần là một cụm bánh răng cơ khí, mà là một tác phẩm kỹ thuật đòi hỏi sự chính xác tuyệt đối. Nhiệm vụ cốt lõi của PTO là trích xuất động năng quay từ trục thứ cấp (hoặc trục trung gian) của hộp số HU6 và truyền tải lực này đến các thiết bị phụ trợ bên ngoài như bơm thủy lực, máy nén khí, hoặc hệ thống tời cơ khí. Sự ăn khớp hoàn hảo giữa PTO và hộp số mẹ quyết định trực tiếp đến tuổi thọ của toàn bộ hệ thống truyền động.
Việc nắm vững các thông số kỹ thuật chi tiết của PTO Daewoo HU6 là cơ sở bắt buộc đối với các kỹ sư cơ khí ô tô, xưởng đóng thùng xe chuyên dùng và đội ngũ bảo dưỡng. Chỉ khi các thông số về mô-men xoắn, tỷ số truyền, số lượng răng ăn khớp và tiêu chuẩn mặt bích được đáp ứng chuẩn xác, hệ thống thiết bị chuyên dùng (như ty ben thủy lực, cẩu tháp, bơm bồn trộn bê tông) mới có thể hoạt động đạt công suất thiết kế cực đại mà không gây ra hiện tượng phá hủy nhông số hay quá nhiệt hệ thống bôi trơn.
1. Thông Số Cơ Khí Định Hình Và Tỷ Số Truyền Cốt Lõi
Thông số quan trọng nhất định hình sức mạnh của PTO HU6 chính là năng lực chịu tải mô-men xoắn và tỷ số truyền động. Hộp số Daewoo HU6 là hộp số chịu tải nặng, do đó PTO tương ứng cũng được thiết kế để chịu được các xung lực vặn xoắn cực lớn trong môi trường làm việc khắc nghiệt như hầm mỏ hay công trường lầy lội.
| Mã Sản Phẩm / Thiết Bị | Bộ Trích Công Suất (PTO - Power Take Off) DAEWOO HU6 |
|---|---|
| Tương thích nền tảng hộp số | Dành riêng cho cụm hộp số cơ khí DAEWOO mã HU6 (Trang bị trên xe tải, xe ben Daewoo Novus, Maximus...) |
| Mô-men xoắn đầu ra cực đại (Max Output Torque) | Từ 350 Nm đến 450 Nm (Tùy thuộc vào tốc độ vòng tua máy và cấp số cài đặt) |
| Tỷ số truyền động (Gear Ratio) | Xấp xỉ 1:0.85 hoặc 1:1 (Phụ thuộc vào cấu hình số răng cụ thể - tốc độ trục PTO so với tốc độ động cơ) |
| Số lượng răng bánh răng dẫn động (Z1) | Thiết kế ăn khớp chính xác với vát răng của trục trung gian hộp số HU6 (Góc nghiêng răng Helix Angle được đồng bộ 100%) |
| Hướng quay trục đầu ra (Output Rotation) | Cùng chiều hoặc ngược chiều kim đồng hồ (Phụ thuộc vào yêu cầu của bơm thủy lực kết nối phía sau) |
| Chuẩn mặt bích kết nối (Mounting Flange) | Tiêu chuẩn ISO 4 lỗ hoặc SAE (Tiêu chuẩn quốc tế giúp dễ dàng kết nối với các loại bơm nhông, bơm piston phổ biến) |
| Loại trục đầu ra (Output Shaft Type) | Trục then hoa (Spline shaft) - Thường là loại 8 then hoặc 13 then (DIN 5462) |

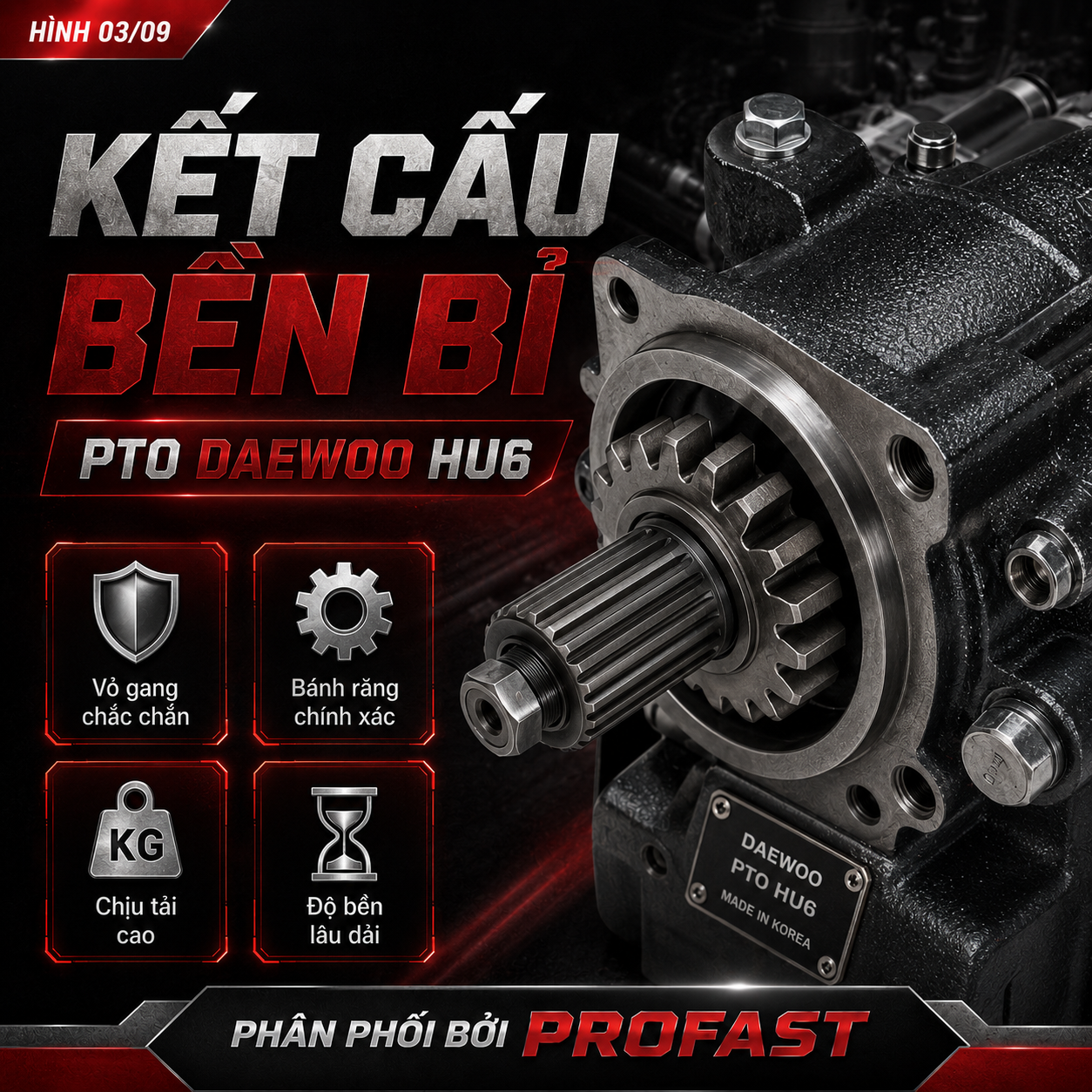

2. Vật Liệu Chế Tạo Và Công Nghệ Luyện Kim Hàn Quốc
Sự khác biệt giữa một bộ PTO chính hãng, chất lượng cao và các dòng hàng nhái giá rẻ trên thị trường nằm hoàn toàn ở công nghệ luyện kim. PTO DAEWOO HU6 hoạt động trong môi trường nhiệt độ cao của dầu hộp số và phải chịu những cú sốc tải trọng (shock load) đột ngột khi người vận hành đóng/ngắt ly hợp. Do đó, yêu cầu về độ cứng bề mặt bánh răng và độ dẻo dai của lõi thép là vô cùng khắt khe.
- Vật liệu vỏ PTO (Housing Material): Được đúc từ hợp kim gang cầu xám cường độ cao (Nodular Cast Iron) hoặc hợp kim nhôm chịu lực. Vỏ gang giúp PTO có khả năng hấp thụ rung động cực tốt, chống nứt vỡ khi xe vận hành trên địa hình dằn xóc. Thiết kế vỏ có các gân gia cường giúp tăng cường khả năng tản nhiệt tự nhiên ra môi trường.
- Công nghệ xử lý bánh răng (Gear Heat Treatment): Toàn bộ các bánh răng bên trong PTO HU6 đều được tiện CNC từ phôi thép hợp kim Chromium-Molybdenum (Cr-Mo). Sau khi tạo hình, bánh răng được đưa qua quá trình thấm cacbon bề mặt (Carburizing) và tôi cao tần. Quá trình này tạo ra một lớp vỏ ngoài siêu cứng (chống mài mòn hoàn hảo) nhưng vẫn giữ được lõi thép bên trong có độ đàn hồi cao (chống gãy vỡ khi bị sốc tải đột ngột).
- Hệ thống vòng bi (Bearings): Sử dụng cụm vòng bi đũa côn (Tapered roller bearings) chịu tải trọng hướng tâm và tải trọng dọc trục cực lớn. Đây là yếu tố cốt lõi giúp trục PTO quay mượt mà ở vòng tua cao (lên tới 2000-2500 vòng/phút) mà không sinh ra tiếng hú hay hiện tượng rơ lắc cơ khí.
- Phớt chặn dầu (Oil Seals): Phớt chặn đuôi PTO được chế tạo từ vật liệu cao su Fluorocarbon (Viton) có khả năng chịu nhiệt độ lên tới 150 độ C và chống ăn mòn hóa học với mọi loại dầu bôi trơn hộp số (GL-4, GL-5). Điều này đảm bảo PTO không bị rò rỉ nhớt, bảo vệ hộp số mẹ khỏi tình trạng cạn dầu dẫn đến cháy lá côn.
3. Cơ Chế Điều Khiển Đóng/Ngắt Bằng Khí Nén (Pneumatic Shifting)
Khác với các dòng xe tải nhẹ sử dụng cơ cấu gài PTO bằng cáp kéo cơ khí truyền thống, hệ thống trích công suất trên xe tải nặng Daewoo sử dụng hộp số HU6 được trang bị cơ cấu điều khiển gài/nhả hoàn toàn bằng khí nén (Pneumatic Shift). Sự tự động hóa này mang lại tính an toàn cao và giảm thiểu đáng kể thao tác mệt mỏi cho tài xế.
- Áp suất khí nén yêu cầu (Operating Pressure): Hệ thống đòi hỏi áp suất khí nén cung cấp từ bình hơi của xe đạt mức từ 5.5 bar đến 8.0 bar. Nếu áp suất dưới mức này, màng hơi (hoặc piston hơi) bên trong PTO sẽ không đủ lực đẩy phuộc gài, dẫn đến tình trạng bánh răng ăn khớp không sâu, gây trượt và mẻ răng.
- Cơ cấu phuộc gài (Shift Fork): Được chế tạo từ đồng thau chuyên dụng hoặc thép hợp kim phủ hợp kim chống mài mòn. Phuộc gài trượt trên trục dẫn hướng có độ nhẵn bóng bề mặt cực cao, kết hợp với lò xo phản hồi (return spring) lực nén lớn giúp cơ cấu nhả PTO diễn ra ngay lập tức khi ngắt công tắc hơi trong cabin.
- Công tắc báo tín hiệu (Sensor Switch): PTO được tích hợp sẵn một cảm biến vị trí (Indicator switch) dạng tiếp điểm điện. Khi bánh răng PTO đã gài khớp hoàn toàn, cảm biến này sẽ đóng mạch, gửi tín hiệu thắp sáng đèn báo PTO trên bảng táp-lô của xe, giúp tài xế biết hệ thống đã sẵn sàng làm việc an toàn.
4. Hệ Thống Bôi Trơn Đồng Bộ Cùng Hộp Số
PTO DAEWOO HU6 không sử dụng ngăn chứa dầu bôi trơn độc lập mà sử dụng chung nguồn nhớt với hộp số chính. Thiết kế mở ở mặt bích kết nối giúp dầu bôi trơn từ hộp số văng lên, bôi trơn và làm mát liên tục cho cụm bánh răng bên trong PTO. Do đó, thông số kỹ thuật của dầu bôi trơn cũng là yếu tố sống còn.
Nhà sản xuất khuyến cáo sử dụng dầu hộp số tiêu chuẩn SAE 80W-90 hoặc SAE 90 chuẩn API GL-4/GL-5. Việc lắp đặt PTO sẽ làm tăng tổng thể tích không gian chứa dầu của hệ thống. Do đó, sau khi lắp ghép PTO vào hộp số HU6, kỹ thuật viên bắt buộc phải châm thêm từ 0.5 đến 1 lít dầu hộp số so với dung tích tiêu chuẩn ban đầu của xe. Thiếu hụt lượng dầu này sẽ khiến các vòng bi trục trên của hộp số bị khô, gây cháy xước bề mặt làm việc. Mặt bích kết nối giữa PTO và thành hộp số sử dụng ron giấy chuyên dụng (Gasket) có độ dày tiêu chuẩn kết hợp keo tạo ron (Silicone Sealant) chịu nhiệt, chịu dầu để đảm bảo độ kín khít tuyệt đối.
5. Hướng Dẫn Điều Chỉnh Khe Hở Lắp Ráp (Backlash Adjustment)
Đây là thông số kỹ thuật có tính chất quyết định đến sự êm ái khi vận hành thiết bị phụ tùng này. Khi lắp đặt PTO vào bên hông hộp số, sự ăn khớp giữa bánh răng chủ động (trên hộp số) và bánh răng bị động (của PTO) phải duy trì một khe hở nhiệt nhất định, gọi là độ rơ mặt răng (Backlash). Nếu khe hở quá khít, bánh răng sẽ bị ép chặt, sinh nhiệt độ cao, tạo ra tiếng hú lớn và có thể gây bó kẹt dẫn đến gãy trục. Nếu khe hở quá lỏng, lực va đập khi truyền mô-men xoắn sẽ phá vỡ cấu trúc răng.
Thông số khe hở tiêu chuẩn của PTO DAEWOO HU6 thường nằm trong khoảng từ 0.15mm đến 0.30mm. Kỹ thuật viên phải sử dụng đồng hồ so (Dial Indicator) để đo lường và điều chỉnh thông số này bằng cách tăng hoặc giảm số lượng các miếng đệm (shims/gaskets) giữa mặt bích PTO và vỏ hộp số. Một phương pháp kiểm tra thủ công phổ biến là bôi bột màu lên mặt răng, sau đó quay trục để xem vết tì vết tiếp xúc có nằm đúng trọng tâm của mặt răng hay không.
Lưu ý: Bảng phân tích trên cung cấp các thông số định mức tiêu chuẩn mang tính chất tham khảo kỹ thuật chuyên sâu. Tùy thuộc vào năm sản xuất và cấu hình xuất xưởng của từng dòng xe Daewoo (xe bồn, xe cuốn ép rác, xe cẩu tự hành), một số thông số nhỏ về trục then hoa hoặc kích thước mặt bích có thể có sự tinh chỉnh. Luôn đối chiếu mã part number in trên vỏ hộp số và thân PTO để đảm bảo sự đồng bộ 100% trước khi tiến hành lắp ghép thi công.
Giới Thiệu Tổng Quan Và Ứng Dụng Chuyên Sâu Thiết Bị Phụ Tùng PTO DAEWOO HU6
1. Lời Mở Đầu: Người Anh Hùng Thầm Lặng Của Xe Chuyên Dùng
Trong ngành công nghiệp ô tô thương mại và vận tải hạng nặng, một chiếc xe tải chassis đơn thuần chỉ có khả năng chở hàng từ điểm A đến điểm B. Tuy nhiên, để chiếc xe đó có thể trở thành một cỗ máy đa năng – có khả năng tự đổ vật liệu (xe ben), nâng nhấc hàng hóa chục tấn (xe cẩu tự hành), cuốn ép rác thải đô thị, hay trộn hàng khối bê tông tươi – thì nó bắt buộc phải được trang bị một hệ thống thủy lực mạnh mẽ. Và chìa khóa để đánh thức sức mạnh thủy lực đó chính là Bộ trích công suất (Power Take-Off - PTO).
Trong bài viết này, chúng ta sẽ đi sâu khám phá dòng sản phẩm thiết bị phụ tùng PTO DAEWOO HU6. Đây là bộ phận cơ khí tối quan trọng, được thiết kế và chế tạo riêng biệt để tương thích hoàn hảo với cụm hộp số mã HU6 danh tiếng được trang bị trên các thế hệ xe tải nặng, xe ben và đầu kéo của hãng xe Daewoo (Hàn Quốc). Không có PTO, sức mạnh khổng lồ từ khối động cơ Daewoo sẽ bị khóa chặt hoàn toàn vào hệ thống dẫn động bánh xe, và toàn bộ hệ thống thiết bị chuyên dùng phía sau cabin sẽ trở thành một khối kim loại vô dụng.
2. Nguyên Lý Hoạt Động Cơ Bản Của Bộ PTO HU6
Để hiểu được giá trị của PTO HU6, chúng ta cần nắm bắt nguyên lý vận hành của nó. Khi động cơ xe tải đang nổ máy, trục khuỷu quay sẽ truyền mô-men xoắn qua ly hợp (bố nồi) vào trục sơ cấp của hộp số HU6. Bên trong hộp số luôn có những cụm bánh răng quay liên tục ngay cả khi xe đang đứng yên tại chỗ (số mo - neutral). Bộ PTO HU6 được lắp ốp chặt vào một cửa sổ chờ (PTO opening window) bên hông hoặc phía sau của vỏ hộp số.
Khi người lái xe bật công tắc gài cóc (PTO Switch) trên cabin và đạp côn, hệ thống khí nén của xe sẽ bơm một luồng hơi áp suất cao đẩy phuộc gài bên trong PTO. Lực đẩy này làm dịch chuyển một bánh răng trượt bên trong PTO tiến tới ăn khớp trực tiếp với bánh răng đang quay của hộp số. Tại khoảnh khắc người lái xe nhả côn, lực quay khổng lồ từ động cơ sẽ được chia làm hai đường: một đường đi vào trục các-đăng ra cầu sau (nếu xe đang cài số chạy), và đường thứ hai sẽ truyền qua PTO để làm quay trục bơm thủy lực nhông (Gear Pump) hoặc bơm piston được gắn ngay phía đuôi PTO. Áp lực dầu thủy lực sinh ra từ bơm này chính là nguồn năng lượng khổng lồ nâng bổng chiếc thùng ben nặng hàng chục tấn.
3. Những Ứng Dụng Đa Dạng Trong Thực Tế Các Ngành Nghề
Sự hiện diện của thiết bị phụ tùng PTO Daewoo HU6 mở ra hàng loạt các biến thể ứng dụng phục vụ trực tiếp cho quá trình công nghiệp hóa và xây dựng hạ tầng:
Đây là ứng dụng phổ biến nhất. PTO HU6 sẽ kéo theo một bơm thủy lực lưu lượng lớn (thường là bơm bánh răng) để bơm dòng dầu áp suất cực cao vào cụm tháp ben (xylanh thủy lực nhiều tầng). Động năng này giúp nâng bổng thùng xe chứa đầy đá hộc, cát san lấp hay quặng mỏ một cách trơn tru, dứt khoát tại các công trường khắc nghiệt.
Các dòng xe Daewoo 3 chân, 4 chân lắp cẩu thước (như Kanglim, Dongyang, Soosan) đòi hỏi một bộ PTO chịu tải liên tục trong nhiều giờ liền. PTO HU6 cung cấp công suất ổn định, truyền động êm ái giúp hệ thống cần cẩu có thể vươn xa, xoay toa mượt mà và nâng nhấc các khối bê tông đúc sẵn, máy móc nặng hàng tấn cực kỳ chính xác.
Hệ thống máng xúc và xẻng ép rác phía sau xe đòi hỏi lực ép nén thủy lực liên tục và tuần hoàn. PTO HU6 được thiết kế để chịu được các chu kỳ đóng ngắt liên hồi, cung cấp áp suất dầu đều đặn giúp xe gom rác hoạt động bền bỉ qua từng tuyến phố mà không lo hiện tượng quá nhiệt hộp số.
PTO không chỉ kéo bơm thủy lực, đối với các xe bồn chở nhiên liệu hay cám, thức ăn gia súc, PTO HU6 được biến tấu qua trục trung gian để kéo hệ thống máy nén khí xả hàng, hoặc kéo các cụm bơm thổi lưu lượng lớn. Đối với xe bồn trộn bê tông, nó giúp duy trì chuyển động xoay liên tục của bom trộn để bê tông không bị đông kết.
4. Lợi Ích Vượt Trội Khi Sử Dụng Phụ Tùng PTO Tiêu Chuẩn Đồng Bộ
Nhiều chủ xe và doanh nghiệp vận tải vì muốn tiết kiệm chi phí ban đầu nên đã lựa chọn các dòng PTO trôi nổi, gia công kém chất lượng để độ chế lắp vào hộp số Daewoo HU6. Đây là một sai lầm mang tính tàn phá cao. Các loại PTO không đạt chuẩn thường có bước răng và góc nghiêng răng không khớp hoàn toàn với bánh răng hộp số mẹ. Khi quay ở dải vòng tua lớn từ 1500 - 2000 vòng/phút, sự sai lệch milimet này sẽ tạo ra lực cắn phá, sinh tiếng hú chói tai, mài mòn sinh ra hàng vạn mạt sắt kim loại trôi theo dòng dầu bôi trơn đi tàn phá toàn bộ vòng bi hộp số chính.
Đầu tư vào Thiết bị phụ tùng PTO DAEWOO HU6 chất lượng cao chuẩn kỹ thuật đem lại chuỗi giá trị bảo vệ to lớn: Sự ăn khớp hoàn hảo giúp triệt tiêu tiếng ồn cơ khí; Cơ cấu màng hơi khóa/mở tức thì giúp thao tác gài cầu nhanh chóng; Vật liệu thép Cr-Mo chống nứt vỡ ngay cả khi bị ép quá tải. Quan trọng nhất, nó giữ cho cụm hộp số trị giá hàng trăm triệu đồng của chiếc xe luôn trong trạng thái an toàn tuyệt đối, loại bỏ thời gian xe phải nằm xưởng "chết" vì sửa chữa, tối đa hóa thời gian khai thác sinh lời cho doanh nghiệp.
Quá trình đóng/ngắt PTO là thời điểm rủi ro hỏng hóc cao nhất nếu thực hiện sai. Tài xế bắt buộc phải tuân thủ quy trình: Đỗ xe an toàn -> Kéo phanh tay hơi -> Đạp sát kịch chân côn -> Đợi khoảng 3-5 giây để các bánh răng trong hộp số giảm tốc độ quay -> Bật công tắc gài PTO trên táp-lô hơi -> Chờ đèn báo PTO sáng lên báo hiệu gài thành công -> Từ từ nhả chân côn như thao tác khởi hành xe. Tuyệt đối không được bật PTO khi xe đang lăn bánh hoặc không đạp ly hợp, lực va đập đột ngột sẽ làm gãy ngang các răng truyền động ngay lập tức.
5. Đánh Giá Khái Quát
Bộ trích công suất PTO DAEWOO HU6 không đơn giản chỉ là một cục sắt phụ tùng. Nó là hiện thân của sự thấu hiểu cơ học, một cầu nối truyền tải năng lượng mạnh mẽ và bền bỉ giúp biến chiếc xe tải vận tải thông thường trở thành những cỗ máy sinh lời thực thụ trong ngành xây dựng và logistic. Việc duy trì bảo dưỡng đúng hạn, thay dầu bôi trơn định kỳ và sử dụng phụ tùng PTO đúng chuẩn là một chiến lược đầu tư thông minh, giúp giữ cho nhịp đập động cơ của những chiếc xe Daewoo luôn mạnh mẽ và hiệu quả trong nhiều thập kỷ hoạt động trên công trường.
-
