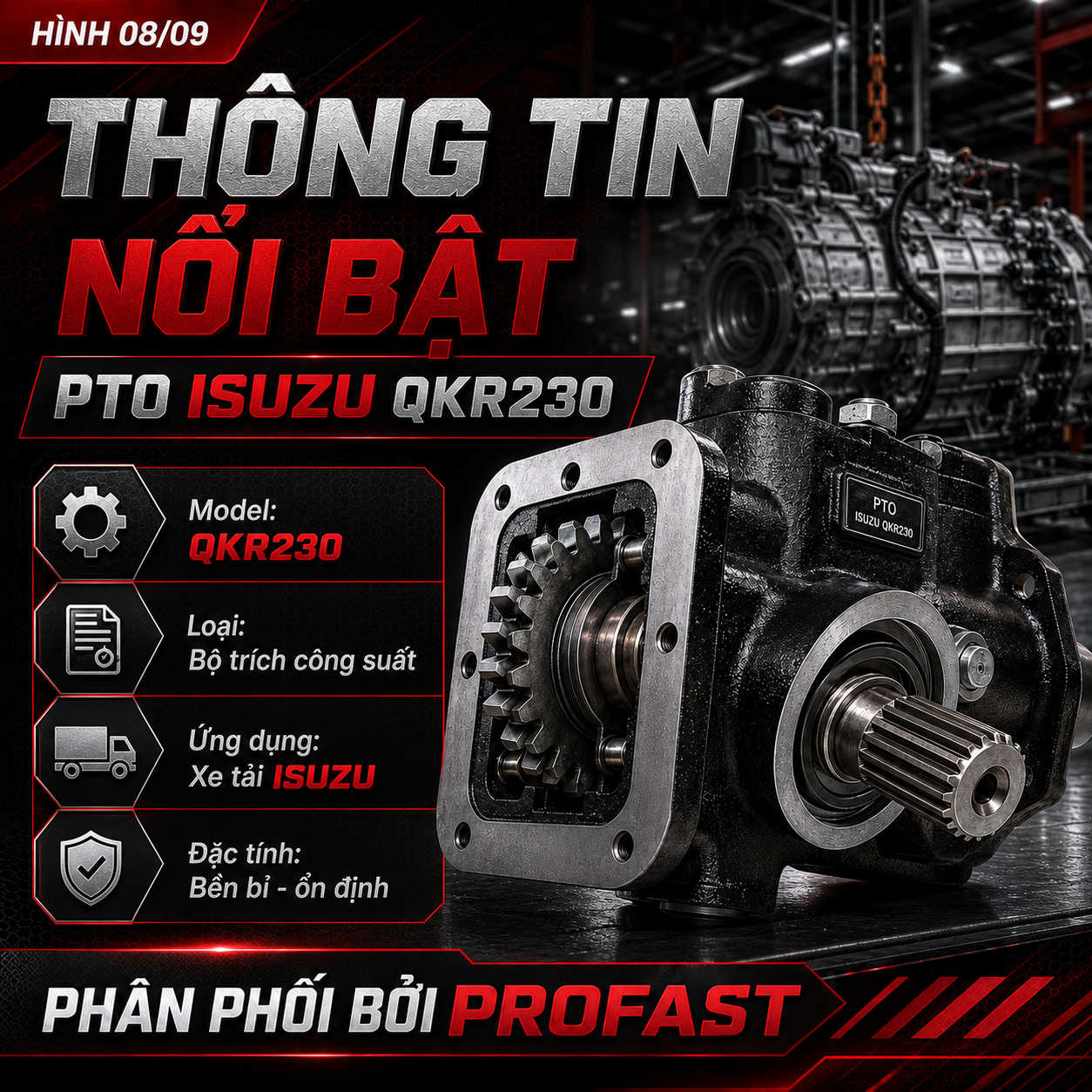

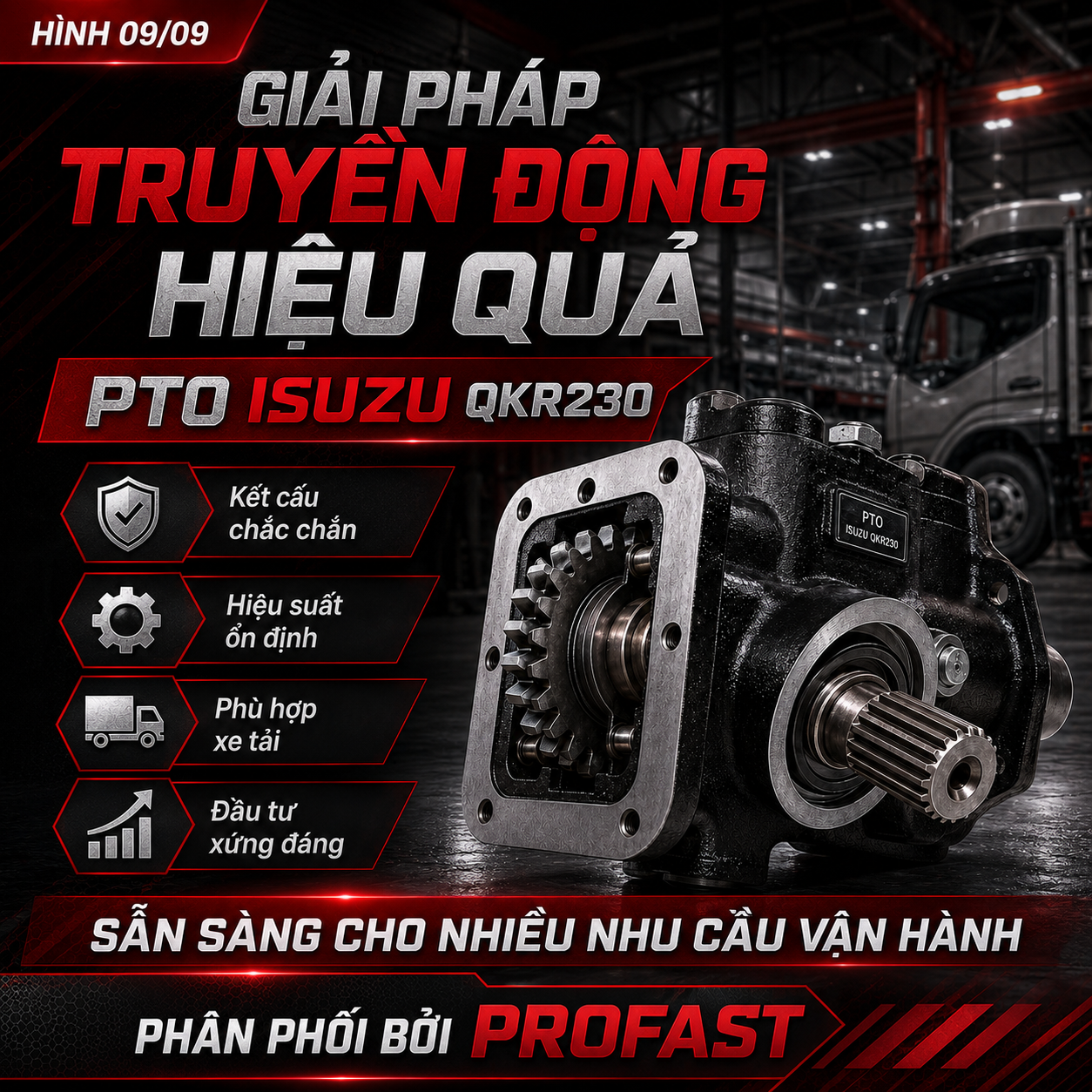

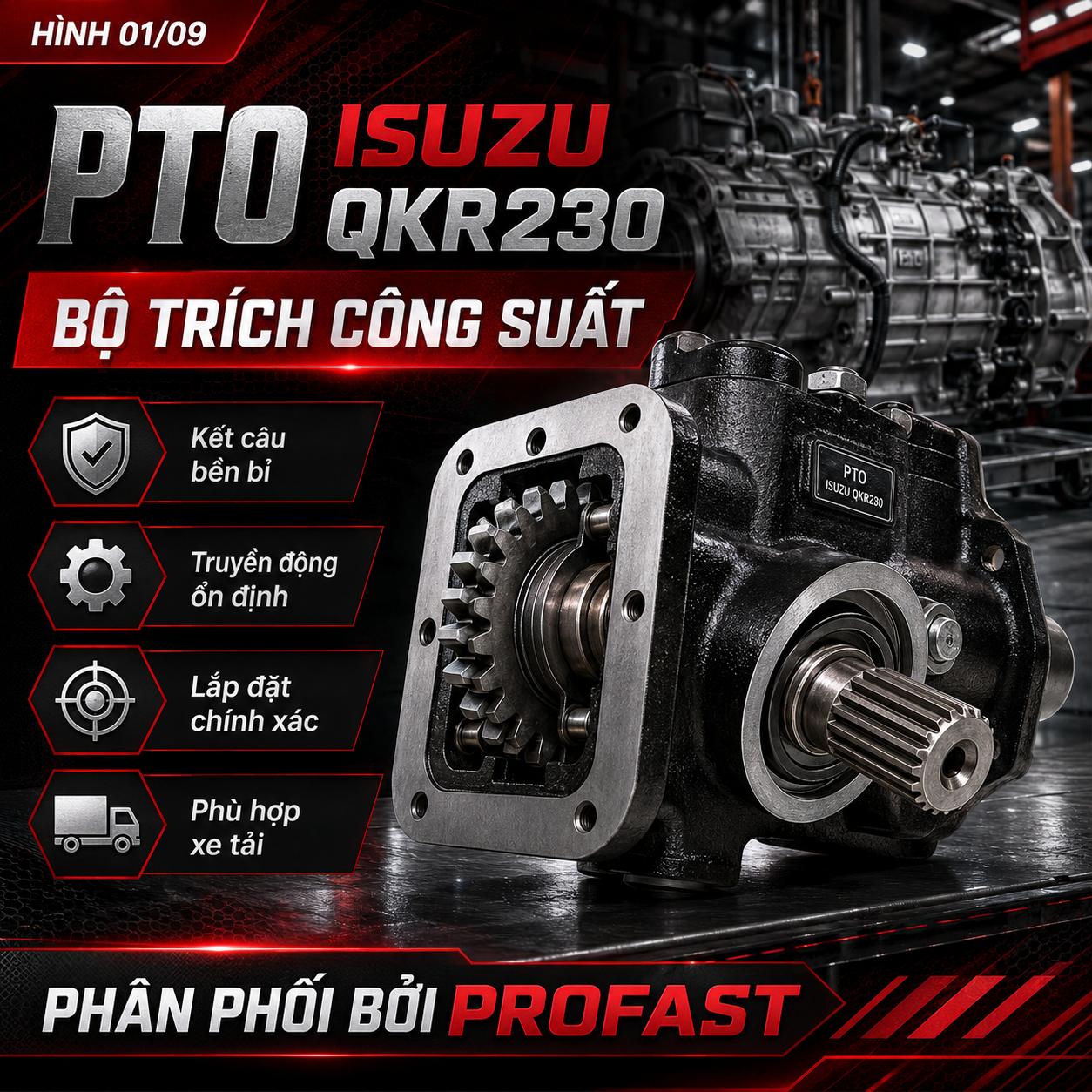

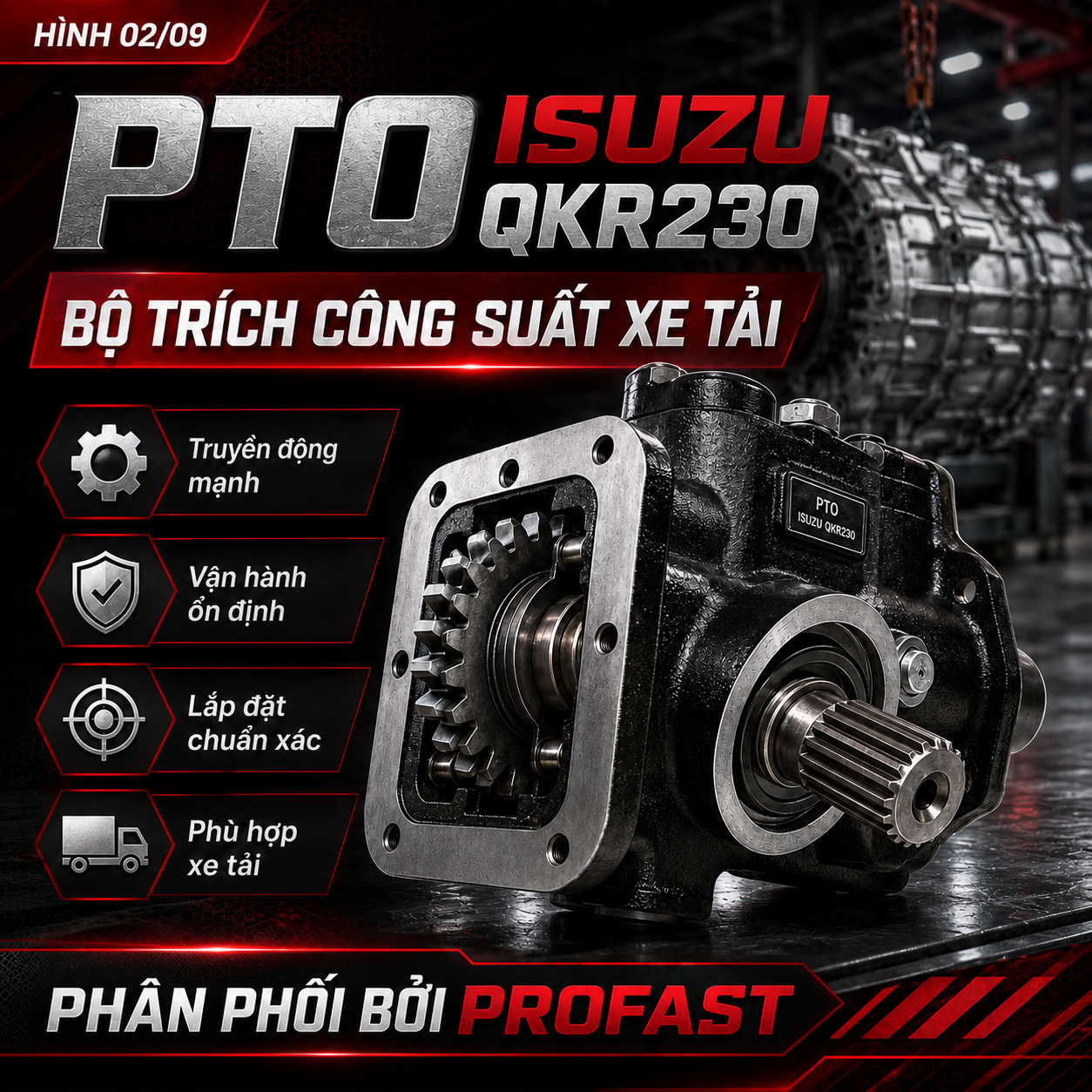

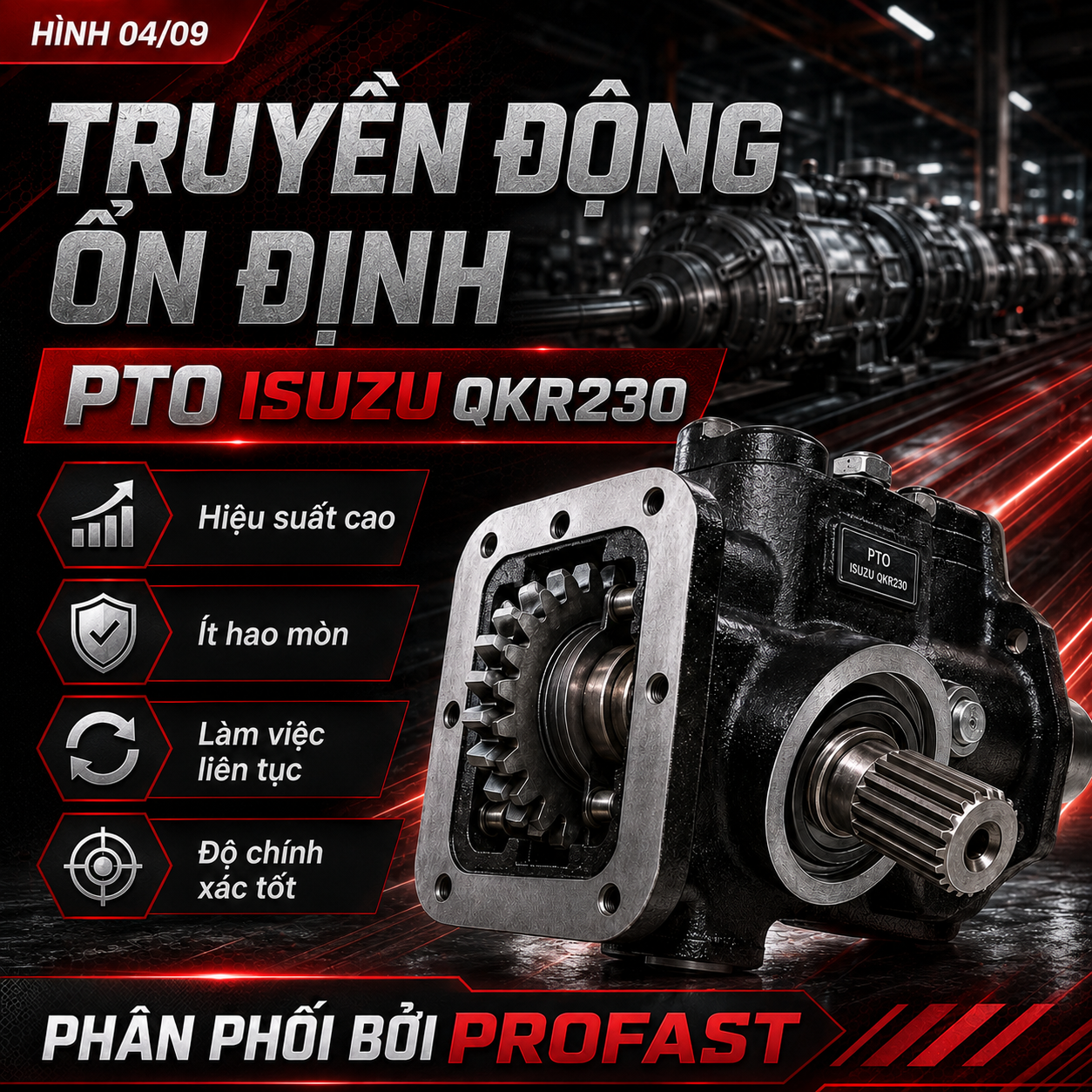

PTO ( Bộ trích công suất) ISUZU QKR230
Trên bản đồ vận tải nhẹ đô thị tại Việt Nam, dòng xe ISUZU QKR 230 được ví như một "tượng đài" bất khả chiến bại. Sự kết hợp giữa động cơ phun dầu điện tử Common Rail siêu tiết kiệm, khung gầm (chassis) vô cùng vững chắc và kích thước tinh gọn giúp mẫu xe này dễ dàng luồn lách qua các cung đường hẹp đông đúc. Tuy nhiên, giá trị thực sự của nền tảng QKR 230 không chỉ dừng lại ở việc chuyên chở hàng hóa khô thông thường. Nhờ sự tích hợp của thiết bị phụ tùng cốt lõi mang tên Bộ trích công suất (PTO - Power Take Off), còn được gọi dân dã là "cóc ben" hay "cóc trích lực", chiếc xe được khoác lên mình hệ thống năng lượng thủy lực mạnh mẽ, biến hình thành vô số cấu hình xe chuyên dùng thông minh.
- Hotline: 0357 339 779
- Email: admin@chuyennghiep.vn
- Văn phòng: BS802.23 Vinhomes Grand Park
- Địa Chỉ Tư Vấn: BS802.23 Vinhomes Grand Park
-
Vận ChuyểnGiao Xe Nhanh Chóng - An Toàn - Đúng Hẹn
-
Bảo HànhCam hết xe chính hãng chất lượng đảm bảo nguồn gốc rõ ràng
-
Ưu ĐãiTri ân Khách hàng thân thiết khi mua xe của Profast
Bảng Phân Tích Thông Số Kỹ Thuật Chuyên Sâu - Bộ Trích Công Suất (PTO) ISUZU QKR 230
Trong hệ sinh thái các dòng xe thương mại tại thị trường Việt Nam, dòng xe tải nhẹ ISUZU QKR 230 (với các biến thể tải trọng từ 1.9 tấn đến 2.49 tấn) được mệnh danh là "ông vua đô thị" nhờ vào sự bền bỉ cơ học, tính linh hoạt trong các cung đường hẹp và khối động cơ tiết kiệm nhiên liệu đặc trưng của nền tảng Blue Power. Tuy nhiên, để chuyển hóa chiếc Isuzu QKR 230 từ một nền xe tải thùng cơ bản trở thành các dòng xe chuyên dùng phức tạp như xe ben, xe bồn hút hầm cầu nhỏ, xe chở rác mini hay xe lắp bửng nâng hạ, nền tảng kỹ thuật bắt buộc phải có sự hiện diện của thiết bị phụ tùng Bộ trích công suất (PTO - Power Take-Off).
Được thiết kế để tương thích hoàn hảo với cụm hộp số sàn 5 cấp (thường là mã hộp số MSB-5S) của Isuzu QKR, bộ PTO này đóng vai trò như một trái tim thứ hai, chịu trách nhiệm chuyển tiếp lực mô-men xoắn từ hệ thống truyền động trung tâm ra hệ thống bơm thủy lực phụ trợ bên ngoài. Do đặc thù hoạt động ở dải vòng tua cao và môi trường đô thị đòi hỏi sự đóng ngắt liên tục, việc thấu hiểu tường tận các thông số kỹ thuật cốt lõi, vật liệu chế tạo và cơ chế dung sai lắp ráp của bộ PTO ISUZU QKR 230 là yêu cầu sống còn đối với các kỹ sư chế tạo xe chuyên dùng, nhằm đảm bảo hệ thống vận hành êm ái, không gây phá hủy cấu trúc nhông số gốc của xe.
1. Tổng Quan Về Thông Số Cơ Khí Và Tỷ Số Truyền Động
Năng lực của một bộ PTO không chỉ nằm ở việc nó quay được, mà nằm ở việc nó có thể chịu đựng được xung lực xoắn lớn đến đâu mà không bị quá nhiệt hoặc mẻ vỡ. Đối với phân khúc xe tải nhẹ như QKR 230, mô-men xoắn đầu ra không cần quá khổng lồ như xe đầu kéo, nhưng đòi hỏi tốc độ vòng quay phải tối ưu để các bơm nhông thủy lực nhỏ có thể sinh ra áp suất ép (Pressure) đủ lớn và nhanh chóng.
| Mã Sản Phẩm / Nền Tảng Áp Dụng | Thiết Bị Phụ Tùng PTO (Cóc ben/Bộ trích công suất) ISUZU QKR 230 |
|---|---|
| Tương thích dòng hộp số (Transmission) | Phù hợp với hộp số cơ khí 5 cấp tiến, 1 cấp lùi mã MSB-5S (Trang bị trên QKR 230, QKR 270) |
| Công suất truyền tải tối đa (Max Output Power) | Khoảng 20 kW đến 25 kW (Tại vòng tua động cơ 1500 - 1800 RPM) |
| Mô-men xoắn đầu ra cực đại (Output Torque) | Dao động từ 150 Nm đến 180 Nm (Đáp ứng hoàn hảo cho các tháp ben 3-4 tấn) |
| Tỷ số truyền động (Gear Ratio) | 1:0.65 hoặc 1:0.72 (Tốc độ trục PTO chậm hơn tốc độ động cơ để tăng lực kéo xoắn) |

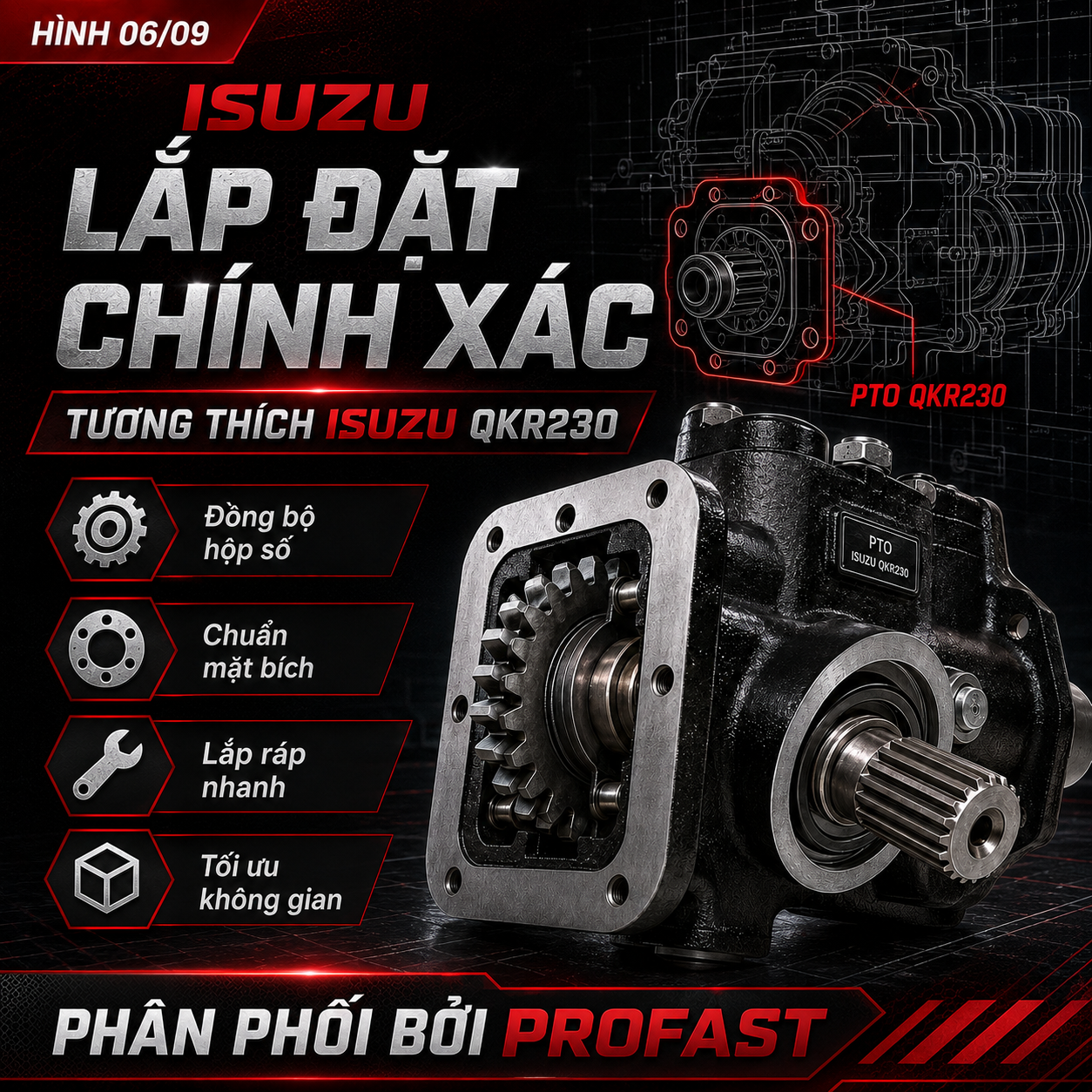

| Vị trí lắp đặt (Mounting Position) | Bên hông hộp số (Side mount) theo nắp cửa sổ tiêu chuẩn của ISUZU |
| Chuẩn mặt bích kết nối bơm (Flange Standard) | Mặt bích 3 lỗ hoặc 4 lỗ chuẩn JIS/ISO, trục then hoa 6 rãnh (Spline shaft) cỡ nhỏ |
| Hướng quay đầu trục (Rotation Direction) | Cùng chiều động cơ (CW) hoặc ngược chiều (CCW) tùy vào thiết kế nhông trung gian bên trong |
2. Cấu Trúc Vật Liệu Luyện Kim Chống Mài Mòn
Kẻ thù lớn nhất của hộp số chính là các mạt sắt sinh ra từ quá trình ma sát. Nếu một bộ PTO được chế tạo từ thép phế liệu chất lượng kém, chỉ sau vài tháng gài cầu bốc dỡ vật liệu, các răng truyền động sẽ bị mòn, vát nhọn, tạo ra tiếng hú chói tai. Nghiêm trọng hơn, các mạt sắt này sẽ hòa vào dầu nhớt, đi nuôi toàn bộ hộp số mẹ và phá hủy hệ thống vòng bi sơ cấp, thứ cấp của chiếc Isuzu QKR.
PTO ISUZU QKR 230 tiêu chuẩn cao được chế tạo dựa trên nền tảng luyện kim tiên tiến. Vỏ ngoài của PTO (Housing) thường được đúc bằng hợp kim gang cầu FCD450, mang lại đặc tính chống nứt vỡ do rung động cực tốt, đồng thời tản nhiệt nhanh chóng nhiệt lượng sinh ra do ma sát vào không khí. Bánh răng bên trong – trái tim của PTO – được gia công bằng công nghệ tiện CNC từ phôi thép hợp kim Carbon - Cờ rôm SCM420H. Sau khi tạo hình răng với góc nghiêng (Helix angle) trùng khớp 100% với góc răng của trục trung gian hộp số MSB-5S, hệ thống bánh răng này được trải qua quá trình nhiệt luyện tôi thấm Carbon (Carburizing) bề mặt. Nhờ vậy, bánh răng sở hữu một lớp "áo giáp" siêu cứng chống mài mòn ở bên ngoài, nhưng vẫn giữ được kết cấu lõi thép mềm dẻo bên trong để hấp thụ các cú sốc tĩnh khi tài xế nhả chân côn đột ngột.
3. Cơ Chế Điều Khiển Gài Khớp (Shifting Mechanism)
Không giống như các dòng xe tải hạng nặng sử dụng hệ thống bình hơi khí nén áp suất cao để gài PTO, dòng xe tải nhẹ ISUZU QKR 230 (sử dụng hệ thống phanh thủy lực chân không) thường được trang bị hai loại cơ cấu điều khiển gài PTO đặc trưng phù hợp với kết cấu xe:
- Cơ cấu gài bằng cáp cơ khí (Mechanical Cable Shift): Đây là phương pháp phổ biến và bền bỉ nhất. Một cần gạt (lever) được bố trí bên trong cabin cạnh ghế lái, kết nối trực tiếp với phuộc gài của PTO thông qua một sợi dây cáp lõi thép chống rỉ. Ưu điểm của hệ thống này là chi phí bảo dưỡng thấp, tài xế có thể cảm nhận trực tiếp bằng tay độ "ăn khớp" của bánh răng. Nhược điểm là cần lực kéo tay lớn hơn.
- Cơ cấu gài bằng trợ lực chân không (Vacuum Shift): Một số cấu hình cao cấp tận dụng áp suất chân không từ bầu trợ lực phanh của động cơ Isuzu. Khi bật công tắc điện trên táp-lô, van điện từ sẽ mở, cho phép lực hút chân không kéo màng cao su bên trong buồng PTO, từ đó đẩy bánh răng vào vị trí ăn khớp. Hệ thống này giúp việc đóng ngắt nhẹ nhàng chỉ bằng một nút bấm, giảm thao tác vật lý cho người vận hành.
4. Hệ Thống Dầu Bôi Trơn Và Thông Số Lắp Ráp Nhiệt
PTO ISUZU QKR 230 hoạt động theo cơ chế bôi trơn vung té, tức là nó chia sẻ và sử dụng chung nguồn nhớt với hộp số chính. Việc lắp đặt thêm buồng PTO vào bên hông hộp số đồng nghĩa với việc không gian chứa dầu tổng thể của hệ truyền động được mở rộng. Thông số kỹ thuật bảo dưỡng bắt buộc: Sau khi lắp đặt PTO mới, kỹ thuật viên phải châm bổ sung thêm từ 0.3 lít đến 0.5 lít dầu bôi trơn hộp số (Loại dầu được ISUZU khuyến cáo là SAE 80W-90, chuẩn API GL-4 hoặc GL-5) để bù đắp vào phần không gian thiếu hụt, ngăn chặn triệt để hiện tượng vòng bi trục sơ cấp bị thiếu nhớt dẫn đến cháy khô.
Ngoài ra, một thông số mang tính sống còn khi thi công là độ rơ mặt răng (Backlash). Khi gắn mặt bích PTO vào thành hộp số MSB-5S, khoảng cách ăn khớp giữa bánh răng xe và bánh răng cóc phải nằm trong dung sai tiêu chuẩn khoảng 0.15mm - 0.25mm. Kỹ thuật viên sẽ sử dụng các tấm gioăng đệm (Shims/Gaskets) bằng giấy amiang chịu nhiệt có độ dày mỏng khác nhau để căn chỉnh khe hở này. Nếu ghép quá khít (không có độ rơ nhiệt), hệ thống sẽ gầm rú, sinh nhiệt độ cao làm sôi dầu hộp số; nếu quá lỏng, lực va đập khi gài côn sẽ làm mẻ chân răng.
Mọi thông số kỹ thuật được liệt kê trên đây là quy chuẩn chung dành cho thiết bị PTO đồng bộ với nền tảng hộp số ISUZU MSB-5S trên xe QKR 230. Việc lựa chọn bơm nhông thủy lực (Gear Pump) lắp nối tiếp theo sau PTO phải tuân thủ nghiêm ngặt chỉ số mô-men xoắn đầu ra để tránh hiện tượng bơm quá to gây "quá tải/tắt máy" động cơ, hoặc bơm quá nhỏ làm chậm chu kỳ làm việc. Khuyến khích sử dụng keo tạo ron gốc Silicone cao cấp chịu dầu khi dán mặt bích để ngăn chặn 100% rủi ro rỉ nhớt xuống gầm xe.
Giới Thiệu Tổng Quan Và Ứng Dụng Chuyên Sâu Thiết Bị Phụ Tùng PTO ISUZU QKR 230
1. Lời Mở Đầu: Tối Ưu Hóa Khả Năng Của Nền Tảng ISUZU
Trên bản đồ vận tải nhẹ đô thị tại Việt Nam, dòng xe ISUZU QKR 230 được ví như một "tượng đài" bất khả chiến bại. Sự kết hợp giữa động cơ phun dầu điện tử Common Rail siêu tiết kiệm, khung gầm (chassis) vô cùng vững chắc và kích thước tinh gọn giúp mẫu xe này dễ dàng luồn lách qua các cung đường hẹp đông đúc. Tuy nhiên, giá trị thực sự của nền tảng QKR 230 không chỉ dừng lại ở việc chuyên chở hàng hóa khô thông thường. Nhờ sự tích hợp của thiết bị phụ tùng cốt lõi mang tên Bộ trích công suất (PTO - Power Take Off), còn được gọi dân dã là "cóc ben" hay "cóc trích lực", chiếc xe được khoác lên mình hệ thống năng lượng thủy lực mạnh mẽ, biến hình thành vô số cấu hình xe chuyên dùng thông minh.

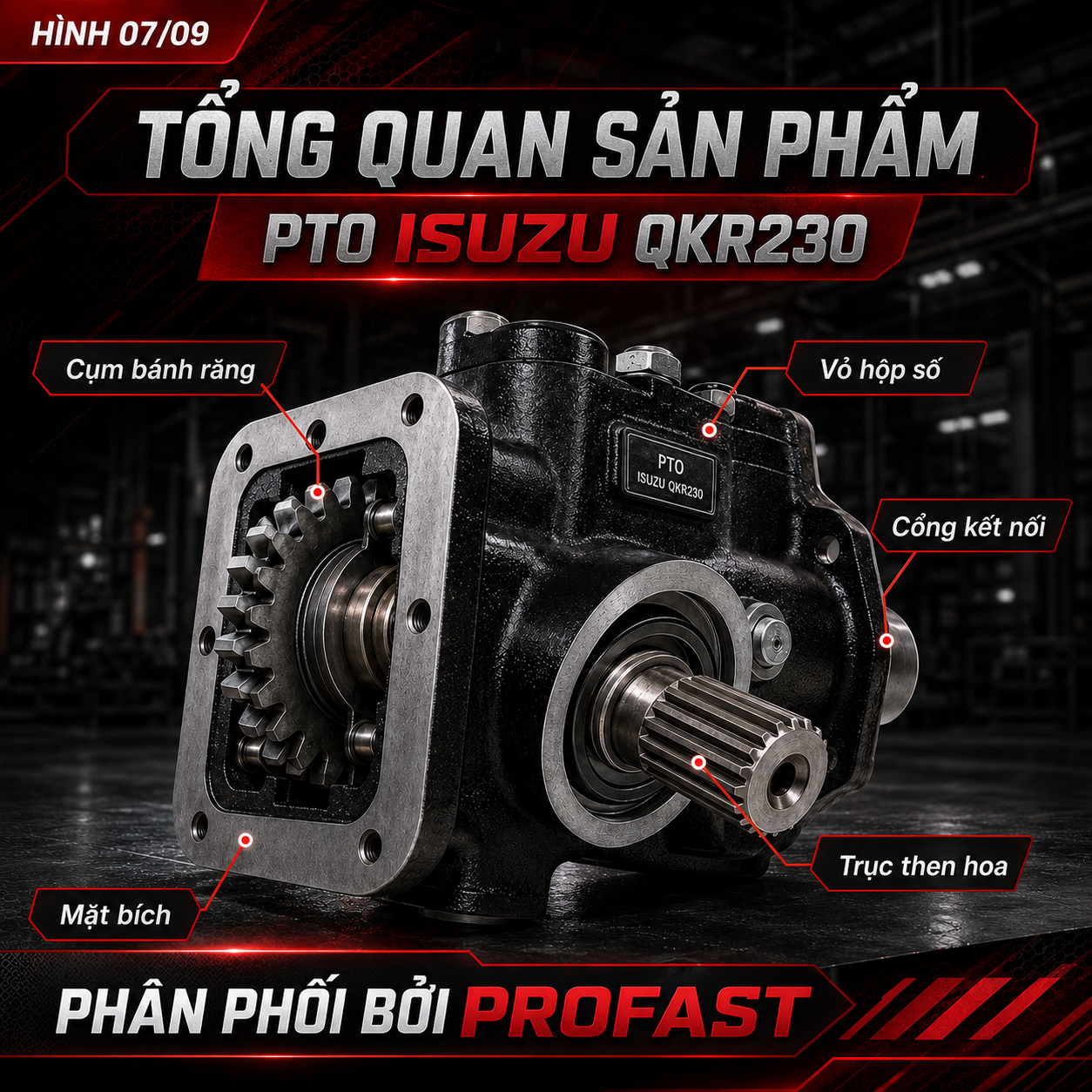

Sản phẩm PTO ISUZU QKR 230 là cầu nối truyền động trung gian, một tuyệt tác cơ khí nhỏ gọn gắn liền với hộp số chính. Chức năng duy nhất nhưng vĩ đại của nó là: Mượn sức mạnh vòng quay từ khối động cơ ISUZU danh tiếng, điều hướng động năng đó ra bên ngoài để chạy hệ thống máy bơm thủy lực, thay vì dồn toàn bộ sức mạnh xuống các bánh xe. Không có bộ PTO này, mọi hệ thống thiết bị chuyên dùng lắp sau cabin đều trở nên vô tri vô giác.
2. Giải Mã Nguyên Lý Làm Việc Cốt Lõi Của PTO QKR 230
Bộ trích công suất hoạt động dựa trên nguyên lý rẽ nhánh động năng vô cùng thông minh. Khi xe ISUZU QKR 230 đang nổ máy nhưng đứng yên (số mo), các bánh răng trung gian bên trong hộp số thực chất vẫn đang xoay tròn liên tục do được nối với trục khuỷu động cơ thông qua ly hợp (côn). Thiết bị PTO được lắp ốp vào mặt hông của hộp số, chờ đợi mệnh lệnh vận hành.
Khi đến công trường, người tài xế thực hiện thao tác đạp côn và kéo cần gài PTO (hoặc bấm công tắc điện chân không). Ngay lúc đó, cơ cấu gài bên trong PTO đẩy một bánh răng trượt tiến vào ăn khớp với bánh răng trung gian của hộp số. Khi tài xế thả chân côn ra, lực quay mô-men xoắn thay vì truyền xuống cầu sau để xe chạy, nay sẽ truyền qua PTO, làm quay trục bơm thủy lực nhông (Gear Pump) được gắn ở đuôi PTO. Bơm nhông này lập tức hút dầu từ thùng chứa, nén lại với áp suất khổng lồ, tạo thành dòng năng lượng đưa đi điều khiển các xy-lanh cơ bắp phía trên thùng xe.
3. Các Dòng Xe Chuyên Dùng Được Khai Sinh Nhờ PTO QKR 230
Với khả năng truyền tải mô-men xoắn vô cùng êm ái, bộ PTO ISUZU QKR 230 trở thành trái tim cho hàng loạt các ứng dụng vận tải đô thị chuyên biệt:
Sử dụng PTO kéo bơm nhông để bơm dầu vào tháp ben chữ A. Khối lượng nâng hạ khoảng 2 - 3 tấn cát đá, vật liệu xây dựng. Lực đẩy mạnh mẽ và đều đặn giúp thùng ben lên xuống mượt mà, phục vụ đắc lực cho các công trình xây dựng nhà ở dân dụng nằm sâu trong ngõ hẻm chật chội.
Đối với xe thu gom rác 3 khối đến 5 khối, bộ PTO chịu trách nhiệm cung cấp áp suất dầu liên tục cho cơ cấu máng xúc và xẻng ép rác phía sau. Đặc thù của xe rác là phải đóng ngắt PTO liên tục qua mỗi tuyến phố, đòi hỏi bộ phận màng gài và bánh răng của PTO phải cực kỳ dẻo dai và bền bỉ chống mài mòn.
Dành cho các dòng xe chở phuy dầu, máy móc, đồ điện tử nặng. Thay vì phải dùng nguồn điện ắc quy 24V dễ gây sụt áp, hệ thống bửng nâng hạng nặng sẽ chạy bằng áp suất thủy lực trích xuất từ PTO, mang lại sức nâng tuyệt đối an toàn và tốc độ nâng hạ nhanh chóng hơn hẳn.
Trong ứng dụng này, PTO có thể không dùng để kéo bơm thủy lực nâng hạ, mà kéo vòng quay của các loại bơm chân không (để hút chất thải) hoặc bơm ly tâm lưu lượng lớn (để phun nước tưới rửa mặt đường đô thị) thông qua hệ thống truyền động dây curoa hoặc trục các-đăng phụ.
4. Tại Sao Phải Sử Dụng Thiết Bị PTO ISUZU Chuẩn Luyện Kim?
Thực trạng thị trường sửa chữa phụ tùng ô tô hiện nay tràn ngập các bộ PTO hàng nhái, gia công thủ công với giá thành rất rẻ. Tuy nhiên, việc "tiết kiệm" lắp đặt loại PTO kém chất lượng lên hộp số ISUZU là hành động tự phá hủy chiếc xe. Góc vát của răng truyền động không khớp chuẩn 100% sẽ tạo ra tiếng hú rít đinh tai nhức óc. Lực ma sát không đồng đều sinh ra hàng nghìn mạt sắt siêu nhỏ; các mạt sắt này trôi dạt theo dòng dầu đi vào phá vỡ cấu trúc của hệ thống bạc đạn, vòng bi trong hộp số chính, dẫn đến chi phí rã máy sửa chữa lên đến hàng chục triệu đồng.
Sản phẩm PTO ISUZU QKR 230 tiêu chuẩn cao sở hữu hệ thống bánh răng thép Carbon siêu cứng tẩm tôi nhiệt luyện, ăn khớp chính xác tới từng micromet với nhông hộp số mẹ. Nó truyền tải lực một cách êm ái, hoạt động trơn tru mát mẻ, triệt tiêu tiếng hú ồn ào và mang lại sự an tâm tuyệt đối cho chủ phương tiện suốt vòng đời của xe.
Sự hỏng hóc của hệ thống PTO và hộp số 90% đến từ thói quen thao tác sai lầm của người lái. Quy trình chuẩn bắt buộc: Dừng hẳn xe -> Đạp kịch chân côn -> Đợi khoảng 3 giây cho các nhông truyền động giảm tua -> Kéo cáp gài / Bật công tắc PTO -> Nhả chân côn nhẹ nhàng y như lúc vào số 1 khởi hành. Tuyệt đối nghiêm cấm việc bật hệ thống PTO khi xe đang lăn bánh trên đường hoặc không cắt côn (đạp ly hợp), lực va đập đột ngột ở dải vòng tua cao sẽ làm vỡ nát cụm bánh răng bên trong ngay tức khắc.
5. Giá Trị Đầu Tư Và Hiệu Quả Kinh Tế Dài Hạn
Đầu tư vào cụm thiết bị phụ tùng PTO ISUZU QKR 230 chuẩn kỹ thuật không phải là chi tiêu, mà là trang bị một bộ giáp bảo vệ cho khối tài sản lớn nhất của nhà đầu tư. Một hệ thống trích công suất hoạt động mượt mà, không rò rỉ dầu nhớt, không sinh mạt sắt phá hủy hộp số sẽ đảm bảo thời gian xe hoạt động trực tuyến liên tục (Uptime), tối đa hóa số chuyến hàng và lợi nhuận mang lại. Trong ngành vận tải chuyên dùng, độ tin cậy của thiết bị chính là chìa khóa duy nhất định hình sự thành bại của doanh nghiệp.
-
